LEYSOP社は空間系の光変調、Ｑ-スイッチ、パルススライス、パルスピッキング用として、縦、横型のポッケルセルの
様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。　
　　　　　　
空間系デバイス/ EO-Qスイッチ、ポッケルセル
100 KHz ＲTP Q-スイッチ
　　　　　　　　　　　LEYSOP　Ltd.　　　　　　　　　　　　
お問い合わせ
株式会社ネオトロン

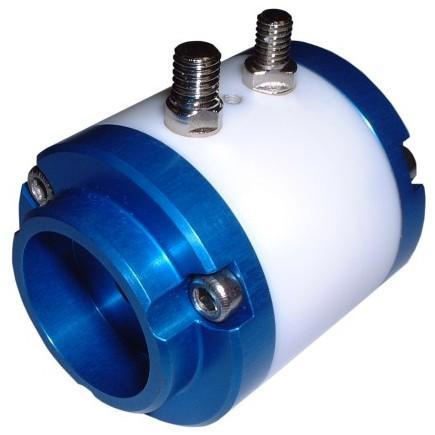

RTP Q-スイッチ
RTPを使用した高繰り返しのQ-スイッチ及びパルスピッキング(MHzレートまで)を目的として設計されたポッケルセルです。
ＲＴＰ結晶の出現がレーザ光のＱ-スイッチに新しい特性をもたらしました。ＲＴＰ結晶は
１．Ｘ方向又は電気光学的に好ましいＹ方向(Ｚ方向の電界)に沿って伝播する光に対して大きな電気光学効果を有し、
結果400nmから4um以上の良好な透過特性を持ち、 圧電共振は200kHzまで、それ以上は測定器ドライバーの限界
２.1064nmに於ける1nsパルスに対して1GW/cm2のパワー処理で高い光損傷耐性を持つ
３．BBOと比較して大きな利点は　(1)はるかに高い電気光学効果、(2)半波長電圧はBBOは1064nmの約6.5kVに対し
1.3kVと1/5と少なく、(3)電力消費はBBOセルの僅か1/10を上回る程度、　(4)平均出力レーザ源を最適にする　
と優れた新素材です。なお、ＲＴＰ結晶に関する詳しい情報は以下ご参照下さい⇒ネオトロン HP
標準　仕様
パラメータ
仕様
透過率( e.g. at 1064nm)
> 98.5%
可能な口径
3, 4　そして 6mm
半端長電圧 @ 1.06um
1,000V, 1,300V and 2,000V
消光比
> 20 dB
許容角度
> 1°
ダメージ閾値
600 MW/cm2 at 1064nm (τ=10ns)
サイズ
35mmφ,45mm 長さ
インターフェース図
下図をご参照下さい
RTP結晶
