LEYSOP社は空間系の光変調、Ｑ-スイッチ、パルススライス、パルスピッキング用として、縦、横型のポッケルセルの
様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
様々なタイプがあります。もしご要望の物が見当たらない場合はご連絡下さい。対応させて頂きます。
空間系デバイス/ EO-Qスイッチ、ポッケルセル
EO-Qスイッチ/ ポッケルセル
LEYSOP Ltd.
EO-Qスイッチ/ ポッケルセル
LEYSOP Ltd.
ＥＯ‐Ｑスイッチ/ポッケルセル
レーザＱ-スイッチ用のブリュ－スタ角の偏光子や波長板を持った超コンパクトポッケルセル
レーザＱ-スイッチ用のブリュ－スタ角の偏光子や波長板を持った超コンパクトポッケルセル

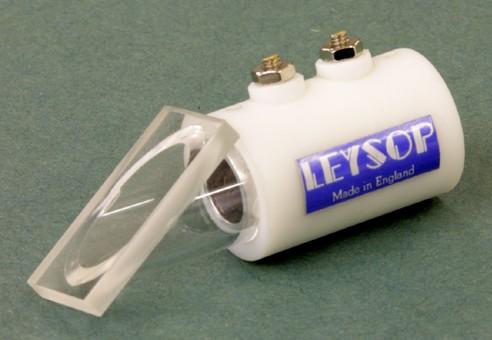

当社のEM510より小型の要求より最新モデルEM508MUCを開発、8mm口径で直径19ｍｍサイズのデバイスは
薄膜ブリュ－スタプレート偏光子と1/4波長遅延板がパルス状の1/4波長Q-スイッチングに最適に機能します。
薄膜ブリュ－スタプレート偏光子及び低次1/4波長位相差板はKD*P結晶軸に整合されます。また透過P偏光が
接続スタッドの軸に並行に設定してますが、ご要望によりスタッド角度を90°に予め設定する事も可能です。
薄膜ブリュ－スタプレート偏光子と1/4波長遅延板がパルス状の1/4波長Q-スイッチングに最適に機能します。
薄膜ブリュ－スタプレート偏光子及び低次1/4波長位相差板はKD*P結晶軸に整合されます。また透過P偏光が
接続スタッドの軸に並行に設定してますが、ご要望によりスタッド角度を90°に予め設定する事も可能です。
暫定的な仕様
|
パラメータ
|
EM508UC仕様
|
|
口径
|
8mm
|
|
波長
|
1064nm
|
|
半端長電圧
|
6.2 kV 静電気、7.5kV ダイナミック
|
|
最大電圧
|
8 kV
|
|
光立上り時間
|
< 1.0ns
|
|
消光比 ＠1.06um
|
> 1000:1
|
|
容量(終端されてない場合)
|
< ~ 5pF
|
|
ダメージ閾値
|
600 MW/cm2
|
|
挿入損失(p-偏光時)
|
> 300:1
|
|
インターフェース図
|
 |
