◇製品名 スペクトラムアナライザ
レーザテストビーム プロファイラｰ
(Laser Test Beam Profiler)
Sensor Physics 社
レーザテストビーム プロファイラｰ
(Laser Test Beam Profiler)
Sensor Physics 社
◇概 要
SensorPhysics社のレーザテストビーム プロファイラーはレーザ，LED並びにファイバー光学からの出力の分布を測定します｡
当製品は標準RS-170並びにCCIRカメラを用いビーム像を捕らえビデオ信号がフレームグラバー，又はPCI 又はPCカードで計測
されます｡
ソフトは画面上に4箇所の区画をディスプレーします。左画面の3区画にはお客様が自由に選択可能で，この場合XYプロット，
3Dプロット並びにビーム統計を表示しております。
●仕 様
SensorPhysics社のレーザテストビーム プロファイラーはレーザ，LED並びにファイバー光学からの出力の分布を測定します｡
当製品は標準RS-170並びにCCIRカメラを用いビーム像を捕らえビデオ信号がフレームグラバー，又はPCI 又はPCカードで計測
されます｡
ソフトは画面上に4箇所の区画をディスプレーします。左画面の3区画にはお客様が自由に選択可能で，この場合XYプロット，
3Dプロット並びにビーム統計を表示しております。
●仕 様
|
パラメータ
|
仕様
|
|
測定ビームのパラメータ
|
Intensity- Diameter- Centroid- Divergence- Peak Location-
Absolute Fluence- Gaussian Fit- Power in Defined ARea- |
|
データ
|
画面/画像用としてTIFとBMP, 計算/データ用としてASCII
|
|
画像ディスプレー
|
レーザアライメント，ポインティング安定度，X & Y プロファイル
3D，ガウシャンFit とビーム統計 |
|
デスクトップ PCs, Required 1/2 size PCIカードスロット
Captures as 640 x 480 並びに 320 x 240 Win95/98/NT/MW/2000/2000XP |
|
|
ノートブック, Win, 98/2000XP USB PCs
Captures aｔ びに 320 x 240 |
|
|
カメラ SP-CCD-1
|
768 x 497 ピクセル(4.8 x 3.6内) λ:350-1300nm
|
|
カメラ SP-CCD-2
|
768 x 497 ピクセル(8.6 x 6.6内) λ:350-1300nm
|
|
カメラ SP-CCD-近赤外
|
768 x 497 ピクセル(4.8 x 3.6内) λ:1460-1625nm
|

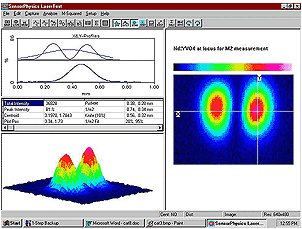

左図:ダイオード励起Nd:YVO4レーザのビームプロファイル
