インライン 光チャンネルモニター
メーカ名:Lightwave 2020
メーカ名:Lightwave 2020
Lightwaves2020の光チャネルモニター（OCM）は、光チャネルモニター、光パフォ
ーマンスモニター、光波長メーター、DWDMスペクトラムアナライザーなどの複数
の機能を備えた革新的でコンパクトな統合モジュールです。
電子機器と信号処理の高度なアルゴリズムを備えており、C、L、またはC + L帯域
の波長範囲を順次スキャンし、正確なリアルタイムおよび非100GHzまたは50GHz
のITUグリッドでの広いダイナミックレンジによる光チャネルパワーと波長の侵入型
測定またはモニタリングが可能です。関連するTelcordiaテストに合格したOCMは、
優れた高信頼性機器です。
OCMは他のサプライヤーの製品と比較して、コンパクトなサイズと低コストを特長と
しており、複数のラインを同時に測定/監視することができます。間違いなく、
当高性能OCMは、DWDMネットワーク監視およびその他のアプリケーションにおける
最良のソリューションです。
--Lバンド又はC + Lバンド
●高い隣接チャネルアイソレーション
●優れた温度安定性
●単1ポートまたは複数（2〜4）ポートのモニタリング
●高精度なパワーと波長測定
●パワーの広いダイナミックレンジモニタリング
●ネットワーク
●光によるアド/ドロップの監視と診断
●DWDMネットワークでのゲインイコライゼーションのための
-光パワーまたはOSNRモニタリング
●リアルタイムシステムエラーの警告と警告
光特性
|
パラメータ
|
単位 | 仕様値 |
|---|---|---|
| チャンネル毎の絶対電力精度 | dB |
±1
|
| チャンネル毎の相対的電力精度 | dB |
±0.5
|
| 絶対波長精度 | pm |
±100
|
| チャンネル毎の入力電力範囲 | dBm |
-40 to -10
|
| 入力総光パワー範囲 | dBm |
-40 to 7
|
| 電力の再現性 | dB |
±0.1
|
| 偏波依存損失 | dB |
0.3
|
| 光反射減衰量 | dB |
45
|
|
チャンネル毎の応答時間
|
ms
|
100 (without OSNR)
|
|
インターフェース
|
-
|
RS232
|
|
消費電力
|
W
|
<5
|
|
入力波長許容差
|
nm
|
ITU±0.1
|
|
隣接チャンネルの最大電力不均衡
|
dB
|
15
|
|
非隣接チャンネルの最大電力不均衡
|
dB
|
20
|
|

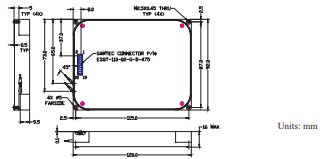

寸法(2ポート)
|
mm
|
120 x 92 x 12
|
