◇製品名 光コリメータ & ファイバーピッグテール
Opneti社, Bati社, OZ Optics社 & Princetel社
ラージビームファイバーコリメータ
Opneti社, Bati社, OZ Optics社 & Princetel社
ラージビームファイバーコリメータ
|
ファイバーコンポーネンツ：ラージビームファイバーコリメーター
|
||
|
CLA、CLB、およびCLDシリーズのコリメータは、高品質の非球面レンズを採用した高性能光ファイバーデバイスであり、低波面歪み、低発散、および回折限界のビームの品質を実現します。 これらのコリメータは、長距離での適用に理想的であるだけでなく、1mに近い距離でのペア結合にも適しています。 CLCシリーズ コリメータは、マルチモードの応用に適した球面レンズベースの低コストデバイスです。 NAが0.20のファイバーの場合、ビームサイズは6mmに達します。
|
||

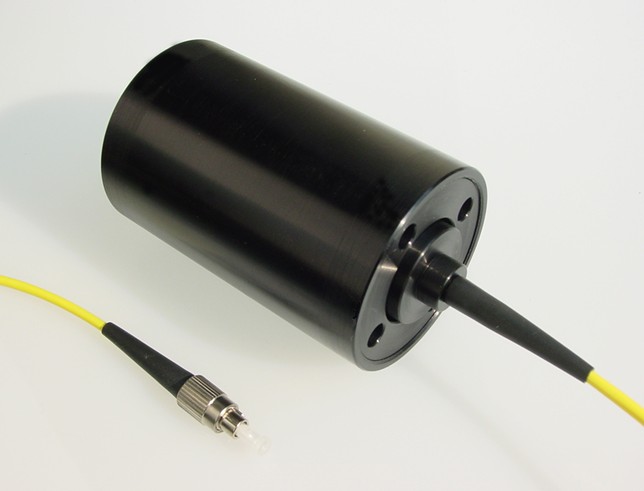

 CLF-155-28 クリック:拡大画像 |
モデル
|
直径 x 長さ - ビームサイズ x 焦点距離
|
|
CLF
|
55 x 85 - 14 x 75 (SM,アクロマティックダブレット/ AR、アルミニューム)
|
|
|
CLE
|
35 x 50 - 8 x 35 (SM, アクロマティックダブレット/ AR、ステンレス スティール)
|
|
|
CLD
|
8.0 x 23 - 3.5 x 19 (SM, 非球面/ AR、ステンレス スティール)
|
|
|
CLC
|
15 x 22 - 6 x 15 (MM/0.2NA, PC/ファイヤー研磨/ ARなし、アルミニューム)
|
|
|
CLB
|
8.0 x 16 - 2 x 11 (SM, 非球面/ AR、ステンレス スティール)
|
|
|
CLA
|
6.0 x 9.0 - 0.8 x 45 (SM, 非球面/ AR、ステンレス スティール)
|
|
|
CLR
|
6.0 x 9.0 - 0.8 x 45 (SM, GRIN/ AR、ステンレス スティール)
|
|
|
CLS
|
3.4(2.78) x 17(11) - 0.45 x 19 (SM, GRIN/ AR、ステンレス スティール)
|
|
|
CLX
|
2.2 x 11 - 0.45 x 1.9 (SM, GRIN/ AR、ガラス)
|
|
|
CLY
|
1.3 x 10 - 0.25 x 1.0 (SM, GRIN/ AR、ガラス)
|
|
