◇製品名：光コリメータ＆ファイバーピッグテール
光コリメータ
シングル/デュｱﾙファイバーコリメー
Opneti Communications社
光コリメータ
シングル/デュｱﾙファイバーコリメー
Opneti Communications社
◆シングル/デュｱﾙファイバーコリメータ
●特 長
・低挿入損失& ハイリターンロス
・光学系にポキシフリー
・環境に安定
・高信頼性、高安定性なデバイス
●特 長
・低挿入損失& ハイリターンロス
・光学系にポキシフリー
・環境に安定
・高信頼性、高安定性なデバイス
●仕様：
|
特性パラメータ
|
仕様値 | ||||
|
動作波長(nm)
|
1310, 1550 | 1064 | 980 |
850
|
|
|
バンド幅(nm)
|
±30
|
±30 | ±20 |
±20
|
|
|
動作範囲(nm)
|
5又は仕様値
|
||||
|
標準挿入損失(dB)
|
0.2
|
0.25 | 0.25 |
0.25
|
|
|
挿入損失(dB)
|
≦0.25 | ≦0.3 | ≦0.3 |
≦0.35
|
|
|
反射減衰量 (dB)
|
≧60 | ≧60 | ≧55 |
≧55
|
|
|
PDL (dB)
|
≦0.02 | ≦0.02 | ≦0.02 |
≦0.02
|
|
|
許容光パワー(mW)
|
≦500 | ≦300 | ≦300 |
≦0.5
|
|
|
ファイバータイプ
|
SMF28e
|
HI1060 | HI1060 |
HI780
|
|
|
寸法
|
1.8(OD)レンズ
|
3.2mmx10mm メタルホルダー 又は2.78x9.0ガラスチューブ
|
|||
|
1.0(OD)レンズ
(1310,1550nmのみ) |
1.8x7mmメタルホルダー 又は1.4x7mmガラスチューブ
|
||||
|
動作/ 保存 温度(℃)
|
-5～-40/ +70 ~+85
|
||||
|
詳細
|
概要英文(PDF) | ||||
●ご注文/お問い合わせコード：
●応 用
・アイソレータ ・サーキュレータ
･FWDM ・CWDM

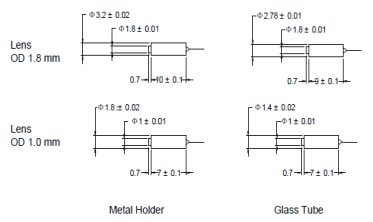

●パッケージ寸法(mm)：
クリック⇒拡大
クリック⇒拡大
