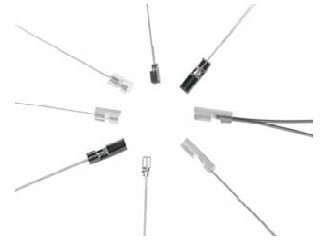

◇製品名：プレーナウエーブガイド(平面導波路)
ファイバーアレー
ファイバーアレー
GigaLight社
ファイバーアレー
ファイバーアレー
GigaLight社
ファイバーアレー
●概要
当社にファイバーアレーはファイバーの位置を正しくかつ高信頼性を念頭に特殊な技術を用いております。
光の透過を制御するために導波路と接続する事ができます。非常に小型で、高精度のファイバーコア-コアで、
角度研摩精度をもっております。全てのアレーデバイスはTelcordia GR-1221に準拠しております。
●概要
当社にファイバーアレーはファイバーの位置を正しくかつ高信頼性を念頭に特殊な技術を用いております。
光の透過を制御するために導波路と接続する事ができます。非常に小型で、高精度のファイバーコア-コアで、
角度研摩精度をもっております。全てのアレーデバイスはTelcordia GR-1221に準拠しております。
●仕様：ファイバーアレー
SFA-□-□-□-□-□-□
a-----b----c----d----e-----f
|
チャンネル数
|
1 | 4 | 8 | 16 | 32 |
64
|
|
|
材料
|
石英、シリコン | ||||||
|
V-グルーブコアピッチ
|
μm
|
250 /127 (±0.5) | |||||
|
研磨角度
|
(°/度）
|
8°(±0.3°) | |||||
|
ファイバータイプ
|
250 / 900μm |
4 -リボン
|
8-リボン
|
2x8-リボン
|
4x8-リボン
|
8x8-リボン
|
|
|
チャンネル間隔
|
μm | - | 250 | 250 | 127 | 127 |
127
|
|
パッケージ
(L) x (W) x (H) |
mm | 6 x 2.5 x 2.5 | 9.5 x 2.5 x 2.5 | 8 x 2.5 x 2.5 | 11.5 x 3.0 x 2.5 | 11.5 x 5.6 x 2.5 |
11.5 x 10 x 2.5
|
|
動作/ 保存温度
|
(℃)
|
‐40～+85/‐40～+85 | |||||
|
詳細
|
概要説明(英文) | ||||||
|
a :フォーム
|
コード
|
|
Dタイプキャピラリ
|
01 |
|
四角キャピラリ
|
02 |
|
V-グルーブ
|
03 |
●ご注文/お問い合わせコード：
|
ｂ：材料
|
コード |
|
石英
|
Q |
|
シリコン
|
S |
|
d：ファイバー長
|
コード
|
|
1.2 m
|
12 |
|
1.5 m
|
15 |
|
d：ファイバータイプ
|
コード
|
|
250umベア-ファイバ
|
B |
|
900umルースファイバ
|
L |
|
900umタイトバッファ-
|
T |
|
e:ファイバー色
|
コード |
|
クリア
|
C
|
|
白
|
W
|
|
ブルー
|
B
|
|
カスタマイズ
|
X |
|
f:研磨角度
|
コード
|
|
+8度
|
A |
|
-8度
|
V |
|
0度
|
N |
|
カスタマイズ
|
X |
●応用
・平面ライトウエーブ回路分離デバイス
･AWG(Array Waveguide Grating)
･アレー能動＆受動ファイバーデバイス
･MEMSデバイス
･多チャンネルマイクロ オプテック モジュール
・平面ライトウエーブ回路分離デバイス
･AWG(Array Waveguide Grating)
･アレー能動＆受動ファイバーデバイス
･MEMSデバイス
･多チャンネルマイクロ オプテック モジュール
|
SFA
|
コード |
|
シングル
|
S |
|
ファイバー
|
F |
|
アレー
|
A |
●特長
･高精密なファイバーコア-コア精度をもつ
･低挿入損失、高信頼性
･高精密な角度研磨とお客様仕様に対応可能
･広範囲な使用温度特性：From -40～+85℃
･Telcordia GR-1209-COREに準拠
･Telcordia GR-1221-COREに準拠
･RoHSに準拠
･高精密なファイバーコア-コア精度をもつ
･低挿入損失、高信頼性
･高精密な角度研磨とお客様仕様に対応可能
･広範囲な使用温度特性：From -40～+85℃
･Telcordia GR-1209-COREに準拠
･Telcordia GR-1221-COREに準拠
･RoHSに準拠

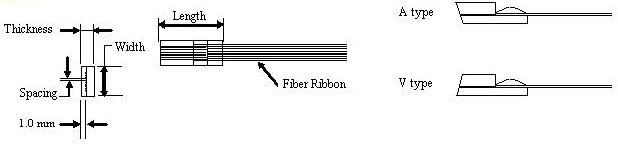

●メカニカルサイズ(ファイバーアレー)：
シングルファイバーピッグテール
a-----b----c----d----e-----f
GFA-□-□-□-□-□-□
マルチチャンネルファイバーアレー
|
GFA
|
コード |
|
GigaLight
|
G |
|
ファイバー
|
F |
|
アレー
|
A |
|
d：リボンファイバー長
|
コード
|
|
≦1.2m
|
12
|
|
≦1.5m
|
15
|
|
a :Ch数
|
コード
|
|
2 チャンネル
|
02
|
|
4 チャンネル
|
04
|
|
8 チャンネル
|
08
|
|
---
|
--
|
|
64 チャンネル
|
64
|
|
d：リボンファイバー色
|
コード
|
|
標準カラー
|
S
|
|
カスタマイズ
|
X |
|
ｂ：材料
|
コード |
|
石英
|
Q |
|
シリコン
|
S |
|
d:コアピッチ
|
コード
|
|
250 um
|
25 |
|
127 um
|
12 |
|
f:研磨角度
|
コード
|
|
+8度
|
A |
|
-8度
|
V |
|
0度
|
N |
|
カスタマイズ
|
X |
ファイバーアレー:ファイバーアレー
