◇製品名：プレーナウエーブガイド(平面導波路)
ファイバーアレー
PMファイバーアレー
GigaLight社
ファイバーアレー
PMファイバーアレー
GigaLight社
ファイバーアレー:PMファイバーアレー
●応用
・PMホトニック導波路デバイス
・PMコリメータアレー(PMコンバイナー)
・マルチ-PMファイバーコリメータ
●応用
・PMホトニック導波路デバイス
・PMコリメータアレー(PMコンバイナー)
・マルチ-PMファイバーコリメータ
●仕様：PMファイバーアレー
PMFA-□-□-□-□-□-□
a---b---c---d---e---f
|
チャンネル数
|
1 | 4 | 8 | 16 | 32 | |
|
材料
|
石英、シリコン | |||||
|
V-グルーブコアピッチ
|
μm
|
250 /127 (±0.5) | ||||
|
研磨角度
|
(°/度）
|
8°(±0.3°) | ||||
|
ファイバータイプ
|
250 μm パンダPMファイバー | |||||
|
チャンネル間隔
|
μm | - | 250 | 250 | 127 | 127 |
|
パッケージ
(L) x (W) x (H) |
mm | 6 x 2.5 x 2.5 | 9.5 x 2.5 x 2.5 | 8 x 2.5 x 2.5 | 11.5 x 3.0 x 2.5 | 11.5 x 5.5 x 2.5 |
|
動作/ 保存温度
|
(℃)
|
‐40～+85/‐40～+85 | ||||
|
詳細
|
概要説明(英文) | |||||
|
a :Ch数
|
コード
|
|
1チャンネル
|
01 |
|
4チャンネル
|
04 |
|
8チャンネル
|
08 |
|
16チャンネル
|
16 |
|
32チャンネル
|
32 |
●ご注文/お問い合わせコード：
|
ｂ：材料
|
コード |
|
石英
|
Q |
|
シリコン
|
S |
|
ｃ：コアピッチ
|
コード
|
|
250um
|
25 |
|
127um
|
12 |
|
d：ファイバー長
|
コード
|
|
≦1.2 m
|
12 |
|
≦1.5 m
|
15 |
|
カスタマイズ
|
X |
|
e:PM 方位
|
コード |
|
縦縦-縦縦
|
Ⅰ
|
|
横横-横横
|
Ⅱ
|
|
縦横-縦横
|
Ⅲ
|
|
横縦-横縦
|
Ⅳ
|
|
カスタマイズ
|
X |
|
f:研磨角度
|
コード
|
|
+8度
|
ＮＣ |
|
-8度
|
ＦＰ |
|
0度
|
FA |
|
カスタマイズ
|
X |

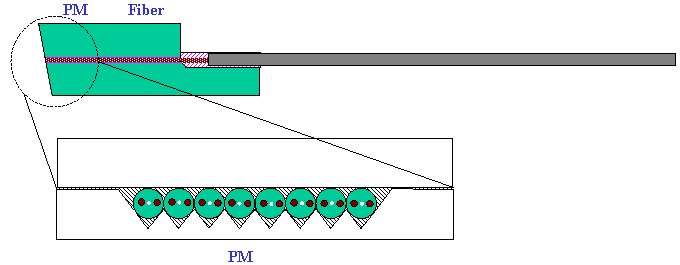

●PMファイバーアライメント/方位
・PM方位：Ⅰ
･PM方位：Ⅱ
･PM方位：Ⅲ
･PM方位：Ⅳ
・PM方位：Ⅰ
･PM方位：Ⅱ
･PM方位：Ⅲ
･PM方位：Ⅳ
|
PMFA
|
コード |
|
PMファイバー
|
PM |
|
ファイバー
|
F |
|
アレー
|
A |
ファイバーアレー:PMファイバーアレー
