◇製品名:パッシブコンポーネント
IR/SHG センサーカード
HC Photonics社
IR/SHG センサーカード
HC Photonics社
IR センサーカード
■HC Photonics社
■HC Photonics社
HC Photonis社は名刺大のプラスチック製のIRセンサーカード又はSHGセンサーカードを供給させて頂きます。
製品はお客様の赤外光或いはSHG光レーザの確認にお使い頂けます。またIRセンサーカードは市場に出ているIRセンサーカードにない
下記に示します特殊な特性を有しております。また、お客様のOEMとしてお客様の会社のロゴの記入、新たな御社専用の仕様に
沿った製品にも対応させて頂きます。
製品はお客様の赤外光或いはSHG光レーザの確認にお使い頂けます。またIRセンサーカードは市場に出ているIRセンサーカードにない
下記に示します特殊な特性を有しております。また、お客様のOEMとしてお客様の会社のロゴの記入、新たな御社専用の仕様に
沿った製品にも対応させて頂きます。
HCP-IR-0502R/T
*R:反射 ;T:透過別モデル
*R:反射 ;T:透過別モデル
HCP-IR-0503
*R:反射 +T:透過が一体型
*R:反射 +T:透過が一体型
HCP-SHG-0602L
高出力SGH用
高出力SGH用
|
モデル
|
HCP-IR-05202R/T
|
HCP-IR-0503
|
HCP-SHG-0602L
|
|
ピーク発光波長
( nm/色 ) |
緑( 545nm)@950-980nm
赤(670nm)@1500-1600nm 赤(650nm)@その他の波長 |
緑( 545nm)@950-980nm
赤(670nm)@1500-1600nm 赤(650nm)@その他の波長 |
入力光に因ります
|
|

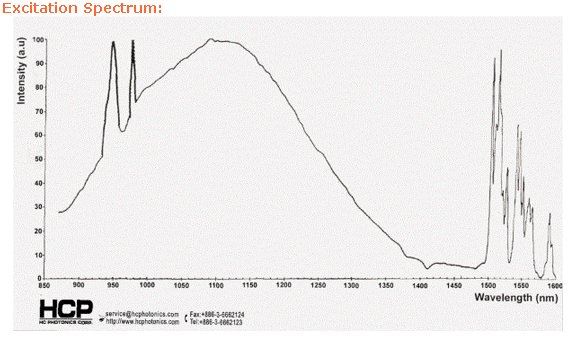

励起範囲
(nm) 下図ご参照 |
800-1600nm:
[特に 950nm, 980nm, 1064nm & 1500nm] |
800-1600nm:
[特に 950nm, 980nm, 1064nm & 1500nm] |
800-1500nm:
|
|
基礎材料
|
PVC ISO カード
[ポリ塩化ビニール] R型:反射型；T型:透過型 別モデル |
PVC ISO カード
[ポリ塩化ビニール] R型:反射；T型:透過 一体型 |
PVC ISO カード
反射型 |
|
有効サイズ
|
54mm x 42mm
|
34.75mm x 45mm x 2面
一面:反射,他面:透過 |
20mm x 20mm
|
|
概略の必要な
最低IRの強度 (室温) |
3800 μW/cm^2
@1550nm |
3800 μW/cm^2
@1550nm |
0.1 MW/cm^2
|
|
概略の必要な
最大IRの強度 (室温) |
67 μW/cm^2
@1550nm |
67 μW/cm^2
@1550nm |
18 MW/cm^2
|
|
在庫
|
T型:在庫リストへ
|
-
|
-
|
