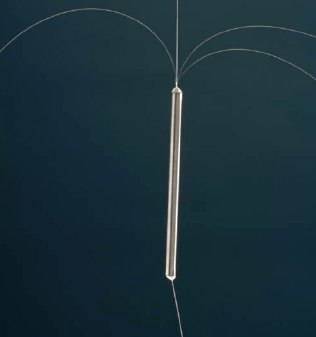

ユニタリー 1x3/1x4双ウインド広帯域カップラ;1310/1550nm
◆ 1x3/1ｘ4双ウインド広帯域ツリーカップラ:C-UD型
特長 ・低挿入損失 ･お客様パッケージに対応 ・環境に安定
･高均一性
応用 ・通信 ・LAN ・ビデオ伝送 ・光ファイバーセンサ ・試験機器
・ FTTH
特長 ・低挿入損失 ･お客様パッケージに対応 ・環境に安定
･高均一性
応用 ・通信 ・LAN ・ビデオ伝送 ・光ファイバーセンサ ・試験機器
・ FTTH
|
動作波長(nm)
|
1310±40 又は 1550±40
|
||
|
ポート構成
|
1x3
|
1x4
|
|
|
最大挿入損失(dB)
|
5.4
|
7.2
|
|
|
最大ユニフォーミティ(dB)
|
1.0
|
1.5
|
|
|
エクセスロス(dB) (Typ)
|
0.15
|
0.30 | |
|
偏光安定度(dB)
|
0.3
|
||
|
反射減衰量(dB)(min.)
|
50
|
||
|
動作温度 /保存温度(℃)
|
-40~+85℃ /-55~+85
|
||
|
ﾊﾟｯｹｰｼｵﾌﾟｼｮﾝ
|
1.ｺｰﾄﾌｧｲﾊﾞ(250μm)
|
3*55mm
|
|
|
2.ﾙｰｽﾁｭｰﾌﾞ(900μm)
|
4*70mm
|
||
仕様：
ご注文方法: C-UD-□□-□□-□-□□□□-□□-□□/□□
a :ファイバタイプ
C:CorningSMF-28e B:Dispersion-Shift X:その他
ｂ:パッケージングオプション
C:ﾒﾀﾙﾁｭｰﾌﾞ+ｺｰﾄﾌｧｰﾊﾞｰ L:ﾒﾀﾙﾁｭｰﾌﾞ+900μmﾙｰｽﾁｭｰﾌﾞ
cc:分岐比
25:25:25:25:25 XX:その他
d:等級
H:High A:平均
e:ポート数
13:1x3 14:1x4
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
g:波長
35:1310/1550nm
hhii:コネクタ
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU NC:None xx:その他
C:CorningSMF-28e B:Dispersion-Shift X:その他
ｂ:パッケージングオプション
C:ﾒﾀﾙﾁｭｰﾌﾞ+ｺｰﾄﾌｧｰﾊﾞｰ L:ﾒﾀﾙﾁｭｰﾌﾞ+900μmﾙｰｽﾁｭｰﾌﾞ
cc:分岐比
25:25:25:25:25 XX:その他
d:等級
H:High A:平均
e:ポート数
13:1x3 14:1x4
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
g:波長
35:1310/1550nm
hhii:コネクタ
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU NC:None xx:その他
a b - c c - d - e e f f - g g - h h / i i
