1x2 偏光ビーム結合(コンバイナ-)/分離器(スプリッタ-)(PBS/PBC)
1064, 1310，1480 & 1550nm
OPNETI社
1064, 1310，1480 & 1550nm
OPNETI社
◆2x2 偏光ビーム結合(コンバイナ-)/分離器(スプリッタ-)(PBS/PBC)
特長 ・低挿入損失 ・高消光比 ・広動作波長 ・高安定性&信頼性
応用 ・光増幅器 ・ファイバーセンサー ・コヒレント通信 ・PM分散補償器
特長 ・低挿入損失 ・高消光比 ・広動作波長 ・高安定性&信頼性
応用 ・光増幅器 ・ファイバーセンサー ・コヒレント通信 ・PM分散補償器
仕 様：
| パラメータ | GradeP | GradeA | GradeP | GradeA | |||
| 中心波長 (nm) | 1310,1450,1480,1550 | 1064 | |||||
| 動作バンド幅(nm) | ±40 | ±20 | |||||
| 挿入損失(ｄB) | </= 0.6 | </= 0.7 | </= 0.8 | </= 0.9 | |||
| 消光比(for 分離器)(dB) | >/= 22 | >/=20 | >/=22 | >/=20 | |||
| リターンロス(dB) | >=50 | ||||||
| パワーハンドリング(mW) | <=300 | ||||||
| 動作温度/保存温度 (℃) | -5～+70/‐40～+80 | ||||||
| 詳細 | 概要説明(英文) | ||||||
ご注文/お問い合わせコード：
| 型式 | ポート | グレード | 波長 | ピッグテールタイプ | ファイバー for Port 3&4 | ファイバー長 | コネクタ |
| PBS/PBC | 2x2 | P A |
1064 1310 1480 1550 |
250=250um bare fiber 900=900um loose tube |
1=SMF-28e 2=HI1060 3=PMF, slow axis align to Port 1 4=PMF, slow axis align 45°to Port 1 |
0.8=0.8m |
NE=None FA=FC/APC ＦC=FC/PC SA=SC/APC ST=ST/PC LA=LC/APC LC=LC/PC XX=その他 |

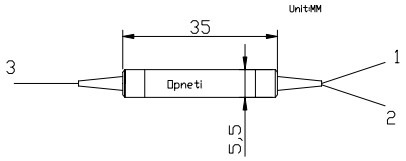

パッケージサイズ(単位:mm)
