◇溶融光ファイバーカップラー/スプリター
PLC スプリッター
Photonwares Co.(Agiltron Inc.)
PLC スプリッター
Photonwares Co.(Agiltron Inc.)
可変光ファイバースプリッター/カップラーアレイ
●高速
●高信頼性
●分岐比：1x2,2x2
●低挿入損失
●コンパクト
●ファイバー:SM, PM
仕様
|
項目
|
仕様値
|
単位
|
||||
|
可変光ファイバースプリッターアレイ
|
分類
|
最小値
|
標準値
|
最大値
|
nm
|
|
| 中心波長 |
450
|
-
|
2000
|
nm
|
||
| 挿入損失 |
1260-1650nm
|
-
|
0.6
|
1.0
|
dB
|
|
|
900-1260nm
|
-
|
0.8
|
1.3
|
dB
|
||
|
760-900nm
|
-
|
1.0
|
1.5
|
dB
|
||
|
650-850nm
|
-
|
1.5
|
1.9
|
dB
|
||
|
450-580nm
|
-
|
2.0
|
2.5
|
dB
|
||
| クロストーク at 100 splitter |
20
|
25
|
35
|
dB
|
||
| 分岐変動 |
出力1
|
100〜0
|
%
|
|||
|
出力2
|
0〜100
|
%
|
||||
|
タイプ
|
連続(continuous)
|
-
|
||||
|
応答時間(立上り、下り)
|
-
|
-
|
300
|
Ns
|
||
|
繰返し比
|
DC
|
20
|
1000
|
KHz
|
||
| 偏波依存損失 |
-
|
0.1
|
0.35
|
dB
|
||
|
IL Temperature Dependency
|
-
|
0.25
|
0.5
|
dB
|
||
| 偏波モード分散 |
-
|
0.1
|
0.2
|
ps
|
||
| 反射減衰量 |
45
|
50
|
60
|
dB
|
||
| パワーハンドリング |
-
|
300
|
-
|
mW
|
||
| 動作温度 |
-5
|
-
|
70
|
℃
|
||
|
保存温度
|
-40
|
-
|
85
|
℃
|
||

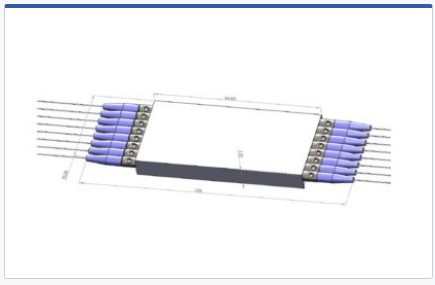

| パッケージサイズ |
65.8 x 8.5 x 8.4
|
mm
|
||||
