◇溶融光ファイバーカップラー/スプリター
偏波保存ファイバー光カップラー
Photonwares Co.(Agiltron Inc.)
偏波保存ファイバー光カップラー
Photonwares Co.(Agiltron Inc.)

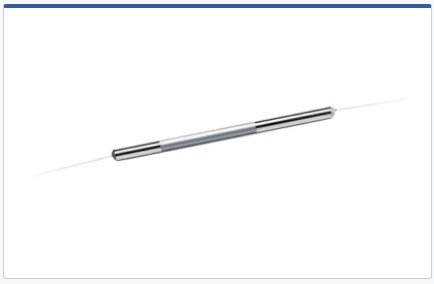

デュｱﾙポララィゼーション1x2/2x2PMファイバー光カップラー
●波長に無依存
●非常に少ない超過損失
●消光比:>=20dB
●非常に安定＆高信頼性
●優れたコストパフォーマンス
GoTo⇒カタログ
1x2/2x2デュｱﾙPMファイバー
光カップラ-
1x2/2x2デュｱﾙPMファイバー
光カップラ-
仕様
|
項目
|
Grade P
|
Grade A
|
単位
|
|
| 動作波長 |
780,850,980～1060,1310,1550nm
|
nm
|
||
| バンド幅 |
±15
|
dB
|
||
| 偏波依存損失 |
0.15
|
dB
|
||
| 過剰損失 |
1310,1550nm
|
<=0.3
|
<=0.4
|
dB
|
|
980～1060nm
|
<=0.4
|
<=0.6
|
dB
|
|
|
780,850nm
|
<=0.6
|
<=0.8
|
dB
|
|
| 消光比 |
>=20
|
>=18
|
dB
|
|
| 分岐比誤差:50/50 |
±3.8
|
±6.0
|
dB
|
|
| 分岐比誤差:30/70 |
±1.5
|
±3.0
|
dB
|
|
| 分岐比誤差:20/80 |
±1.3
|
±2.1
|
dB
|
|
| 分岐比誤差:10/90 |
±1.1
|
±1.6
|
dB
|
|
| 分岐比誤差:1/99 |
±0.5
|
±0.6
|
dB
|
|
| 指向性 |
>=55
|
-
|
dB
|
|
| 反射減衰量 |
>=55
|
-
|
dB
|
|
| 光パワーハンドリング |
<3
|
W
|
||
| 動作温度/保存温度 |
-40~85/-50~85
|
℃
|
||
| パッケージサイズ |
250um:(D)3x(L)40
|
mm
|
||
|
900um:(D)3x(L)54
|
||||
|
2/3mmCable:(L)98x(W)16x(H)9
|
||||
