◇製品名：CWDMデバイス&モジュール
CWDM モジュール
Bati(Boston Applied Technologies,Inc)社
CWDM モジュール
Bati(Boston Applied Technologies,Inc)社
◆CWDM モジュール
特長 ・20nm チャンネル間隔 ・低挿入損失 ・高ch.アイソレーション
・エポキシフリー光学系 ・高安定＆高信頼性デバイス
応用 ・メトロ光ネットワーク ･CATVシステム ･WDMシステム
特長 ・20nm チャンネル間隔 ・低挿入損失 ・高ch.アイソレーション
・エポキシフリー光学系 ・高安定＆高信頼性デバイス
応用 ・メトロ光ネットワーク ･CATVシステム ･WDMシステム
仕 様：
CWDM--□-□-□□□□-□-□-□-□
①-②-③③③③-④-⑤-⑥-⑦
|
パラメータ
|
仕様値 | ||||
| 中心波長(nm) | "1" シリーズ: 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 "0" シリーズ: 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
||||
| チャンネル間隔(nm) | 20 | ||||
| チャンネル パスバンド幅(nm) | λc ± 6.5(min) | ||||
| 挿入損失 | 1.8（max) |
3.0
|
|||
| チャンネル均一性 | 0.6（max) |
1.2（max)
|
|||
| アイソレーション |
隣接(dB)
|
30(min) | |||
|
非隣接(dB)
|
40(min) | ||||
| パスチャンネルリップル(dB) | 0.3 (max) | ||||
| 偏光依存損失(PDL) (dB) | 0.1 (max) | ||||
| 偏光モード分散(PMD) (ps) | 0.1 (max) | ||||
| 反射減衰量(ｄB) | 45 (min) | ||||
| ダイレクティビリティ(dB) | 50(min) | ||||
| 最大入力パワー(CW)(mW) | 300(max) | ||||
| ｻｲｽﾞ (mm) | 100(L)ｘ80(W)x 9(H)mm |
||||
| 動作/保存温度 (℃) | -5～+65/-40～+85 | ||||
| 詳細 | 概要説明(英文) |  |
|||
| ②:チャンネル ナンバー | コード |
| 1x4 Module | 4 |
| 1x8 Module | 8 |
ご注文/お問い合わせコード：
| ④：ファイバー | コード |
| SMF-28e | 1 |
| ③:最初のチャンネル波長 | コード |
| 最初のチャンネル波長 | 4桁数値 |
| ⑤：ファイバ‐ジャケット | コード |
| 250μm | 1 |
| 2mm | 2 |
| 3mm | 3 |
| 1.6mm | 6 |
| 900μm | 9 |
| ①：デバイスタイプ | コード |
| Cascaded Module | M |
| ⑥：ファイバー長 | コード |
| 1m | 1 |
| その他 | X |
| ⑦：コネクタ | コード |
| FC/UPC | 1 |
| FC/APC | 2 |
| SC/UPC | 3 |
| SC/APC | 4 |
| LC | 5 |
| MU | 6 |
| その他 | X |

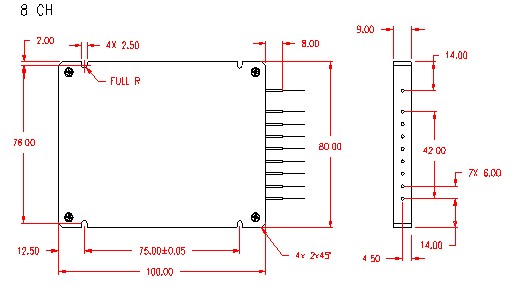

パッケージサイズ(mm)
