◇製品名：CWDMデバイス&モジュール
CWDM 3ポート デバイス
Bati(Boston Applied Technologies,Inc)社
CWDM 3ポート デバイス
Bati(Boston Applied Technologies,Inc)社
◆CWDM 3ポート 反射パッケージデバイス
特長 ・コンパクト設計 ・低挿入損失 ・高アイソレーション
・エポキシフリー光学系 ・高安定＆高信頼性デバイス
応用 ・メトロ光ネットワーク ･CATVシステム ･WDMシステム
特長 ・コンパクト設計 ・低挿入損失 ・高アイソレーション
・エポキシフリー光学系 ・高安定＆高信頼性デバイス
応用 ・メトロ光ネットワーク ･CATVシステム ･WDMシステム
仕 様：
CWDM--□-□-□□□□-□-□-□-□
①-②-③③③③-④-⑤-⑥-⑦
|
パラメータ
|
仕様値 | ||||
| 中心波長(nm) | "1" シリーズ: 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 "0" シリーズ: 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
||||
| ch.,スペーシング(nm) | 20 | ||||
| パスバンド幅(nm) | λc ± 6.5 | ||||
| 挿入損失 |
パスチャンネル(dB)
|
0.8（max) | |||
|
反射チャンネル(dB)
|
0.6（max) | ||||
| アイソレーション |
パスチャンネル(adj.)(dB)
|
50(min) | |||
|
パスチャンネル(non-adj.)(dB)
|
50(min) | ||||
|
反射チャンネル(dB)
|
15(max.) | ||||
| パスバンドリップル(dB) | 0.2 (max) | ||||
| 温度依存損失(TDL) (dB/℃) | 0.003(max) | ||||
| 熱波長ドリフト(PMD) (nm/℃) | 0.002(max) | ||||
| 偏光依存損失(PDL) (dB) | 0.1 (max) | ||||
| 偏光モード分散(PMD) (ps) | 0.1 (max) | ||||
| 反射減衰量(ｄB) | 45 (min) | ||||
| ダイレクティビリティ(dB) | 50(min) | ||||
| 最大入力パワー(CW)(mW) | 300(max) | ||||
| ｻｲｽﾞ (mm) | φ5.0mmｘ20mm |
||||
| 動作/保存温度 (℃) | -5～+65/-40～+85 | ||||
| 詳細 | 概要説明(英文) |  |
|||
| ②:シリーズ | コード |
| "1" シリーズ | 1 |
| "0" シリーズ | 0 |
ご注文/お問い合わせコード：
| ④：ファイバー | コード |
| SMF-28e | 1 |
| ③:中心波長 | コード |
| 4桁数値 | 4桁数値 |
| ⑤：ファイバ‐ジャケット | コード |
| 250μm | 1 |
| 2mm | 2 |
| 3mm | 3 |
| 1.6mm | 6 |
| 900μm | 9 |
| ①：デバイスタイプ | コード |
| Reflect 3 port device | R |
| ⑥：ファイバー長 | コード |
| 1m | 1 |
| その他 | X |
| ⑦：コネクタ | コード |
| FC/UPC | 1 |
| FC/APC | 2 |
| SC/UPC | 3 |
| SC/APC | 4 |
| LC | 5 |
| MU | 6 |
| その他 | X |

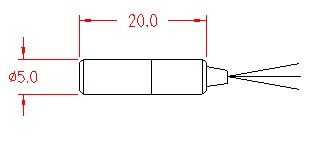

パッケージサイズ(mm)
