◇製品名：MWDMデバイス(M:Micro-optic)
1310/1550nm WDM デバイス
Bati(Boston Applied Technologies,Inc)社
1310/1550nm WDM デバイス
Bati(Boston Applied Technologies,Inc)社
◆1310/1550nm Micro-optic WDM
特長 ・広帯域動作波長範囲 ･低挿入損失 ・高Ch.アイソレーション
・高安定かつ高信頼性製品 ・Telcordia準拠品
応用 ・モジュールインテグレーション ･光ファイバー増幅器
･DWDM/CWDM システム
特長 ・広帯域動作波長範囲 ･低挿入損失 ・高Ch.アイソレーション
・高安定かつ高信頼性製品 ・Telcordia準拠品
応用 ・モジュールインテグレーション ･光ファイバー増幅器
･DWDM/CWDM システム
仕 様：
MWDM--□-□-□□□□-□-□-□-□
①-②-③③③③-④-⑤-⑥-⑦
|
パラメータ
|
MWDM 1513 シリーズ | ||||
| パスバンド幅(nm) |
Long pass
|
1520~1610 | |||
|
Short pass
|
1250~1350 | ||||
| 反射バンド(nm) |
Long pass
|
1250~1350 | |||
|
Short pass
|
1520~1610 | ||||
| 挿入損失(dB) |
パスチャンネル(dB)
|
高アイソレーション:1.0（max) 標準: 0.6(max) |
|||
|
反射チャンネル(dB)
|
高アイソレーション:0.8（max) 標準: 0.5(max) |
||||
| パスチャンネルアイソレーション(dB) | 45(min.) | ||||
| 反射チャンネル アイソレーション |
高アイソレーション(dB)
|
45(min.) | |||
|
標準アイソレーション(dB)
|
15(min) | ||||
| パスバンドリップル(dB) | 0.2 (max) | ||||
| 偏光依存損失(PDL) (dB) | 0.1 (max) | ||||
| 偏光モード分散(PMD) (ps) | 0.1 (max) | ||||
| 反射減衰量(ｄB) | 50 (min) | ||||
| ダイレクティビリティ(dB) | 55(min) | ||||
| 最大入力パワー(CW)(mW) | 300(max) | ||||
| 引張強度(N) | 5(max) | ||||
| ｻｲｽﾞ (mm) | φ5.5mmｘ32mm長さ:for 250um ベアーファイバ φ 5.5mmφｘ38mm長さ: for 900μmルースチューブ |
||||
| 動作/保存温度 (℃) | -5～+65/-40～+85 | ||||
| 詳細 | 概要説明(英文) |  |
|||
| ②:Filter Type | コード |
| Long Pass | L |
| Short Pass | S |
ご注文/お問い合わせコード：
| ④：ファイバー | コード |
| SMF-28e | 1 |
| ③:波長 | コード |
| 1310/1550nm | 1513 |
| ⑤：ファイバ‐ジャケット | コード |
| 250μm | 1 |
| 2mm | 2 |
| 3mm | 3 |
| 1.6mm | 6 |
| 900μm | 9 |
| ①：デバイスタイプ | コード |
| High Isolation | H |
| Standard Isolation | S |
| ⑥：ファイバー長 | コード |
| 1m | 1 |
| その他 | X |
| ⑦：コネクタ | コード |
| FC/UPC | 1 |
| FC/APC | 2 |
| SC/UPC | 3 |
| SC/APC | 4 |
| LC | 5 |
| MU | 6 |
| その他 | X |

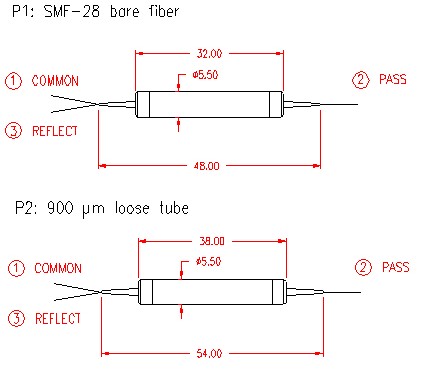

パッケージサイズ(mm)
