◇製品名：DWDMデバイス&モジュール
DWDM 200GHz モジュール(DMUX)
Bati(Boston Applied Technologies,Inc)社
DWDM 200GHz モジュール(DMUX)
Bati(Boston Applied Technologies,Inc)社
◆DWDM 200GHz モジュール(DMUX)
特長 ・200G チャンネル間隔 ・低挿入損失 ・高アイソレーション
・エポキシフリー光学系 ・高安定＆高信頼性デバイス
応用 ・アクセス光ネットワーク ･メトロ光ネットワーク
･エンタープライズネットワーク ･長距離ネットワーク
特長 ・200G チャンネル間隔 ・低挿入損失 ・高アイソレーション
・エポキシフリー光学系 ・高安定＆高信頼性デバイス
応用 ・アクセス光ネットワーク ･メトロ光ネットワーク
･エンタープライズネットワーク ･長距離ネットワーク
仕 様：
DWDM--□-□-□□□□-□-□-□-□
①-②-③③③③-④-⑤-⑥-⑦
|
パラメータ
|
4Channel |
8Channel
|
16Channel
|
32Channel
|
|
| 中心波長(nm) | C&L Band, ITU 100GHz Grid | ||||
| チャンネル間隔(GHz) | 200 | ||||
| チャンネル パスバンド幅(nm) | ITU± 0.25(min) | ||||
| 挿入損失 (max) |
1.8
|
3.2
|
4.4
|
6.0
|
|
| チャンネル均一性(@λc) (max) | 0.6 |
1.2
|
1.5
|
2.0
|
|
| アイソレーション |
(隣接Ch.)(dB)
|
25(min) | |||
|
(非隣接Ch.)(dB)
|
45(min) | ||||
| パス チャンネルリップル(dB) | 0.4 (max) | ||||
| 偏光依存損失(PDL) (dB) | 0.1 |
0.1
|
0.15
|
0.15
|
|
| 偏光モード分散(PMD) (ps) (max) | 0.1 (max) | ||||
| 反射減衰量(ｄB) | 45 (min) | ||||
| ダイレクティビリティ(dB) | 50(min) | ||||
| 最大入力パワー(CW)(mW) | 300(max) | ||||
| 張力荷重( tensile load) (N) | 5 | ||||
| ｻｲｽﾞ (mm) | 100(L) 80(W) 9(H) |
100(L)
80(W) 9(H) |
120(L)
90(W) 12(H) |
165(L)
120(W) 15(H) |
|
| 動作/保存温度 (℃) | -5～+65/-40～+85 | ||||
| 詳細 | 概要説明(英文) |  |
|||
| ②:チャンネル ナンバー | コード |
| 1x4 Module | 04 |
| 1x8 Module | 08 |
ご注文/お問い合わせコード：
| ④：ファイバー | コード |
| SMF-28e | 1 |
| ③:最初のチャンネル波長 | コード |
| 最初のチャンネル波長 | 4桁数値 |
| ⑤：ファイバ‐ジャケット | コード |
| 250μm | 1 |
| 2mm | 2 |
| 3mm | 3 |
| 1.6mm | 6 |
| 900μm | 9 |
| ①：デバイスタイプ | コード |
| 200G Module | 2 |
| ⑥：ファイバー長 | コード |
| 1m | 1 |
| その他 | X |
| ⑦：コネクタ | コード |
| FC/UPC | 1 |
| FC/APC | 2 |
| SC/UPC | 3 |
| SC/APC | 4 |
| LC | 5 |
| MU | 6 |
| その他 | X |

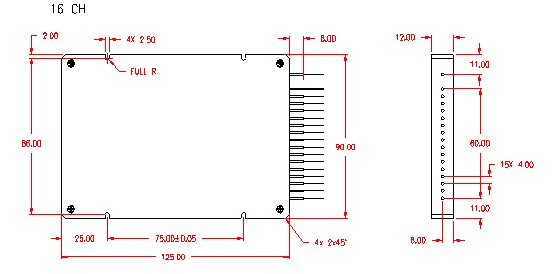

パッケージサイズ(mm)
