◆ マルチモードフィルタWDM:M-MM型
特長 ・830/1310nm動作波長 ・広帯域バンドパス ・低反射減衰量
・低挿入損失 ・低クロストーク ・高アイソレーション
応用 ・通信 ・LAN ・光ファイバーセンサ ・試験機器 ・CATV
特長 ・830/1310nm動作波長 ・広帯域バンドパス ・低反射減衰量
・低挿入損失 ・低クロストーク ・高アイソレーション
応用 ・通信 ・LAN ・光ファイバーセンサ ・試験機器 ・CATV
|
項目
|
マルチモードフィルターWDM
|
|
動作波長(nm)
|
800～900nm反射 & 1260～1360nmパス 又は お客様仕様
|
|
挿入損失(dB)
|
標準:0.9dB; 最大1.2ｄB
|
|
アイソレーション(dB)
|
>=40dB(C⇒P1@850nm,VCSEL), >=15dB(C⇒P1@1310nm,VCSEL)
>=20dB(C⇒P1@850nm,LED), >=15dB(C⇒P2@1310nm,LED) |
|
最大張力(N)
|
5
|
|
熱安定度(dB/℃)
|
<=0.005
|
|
動作温度 / 保存温度(℃)
|
0~+70℃ / -40～+85
|
|

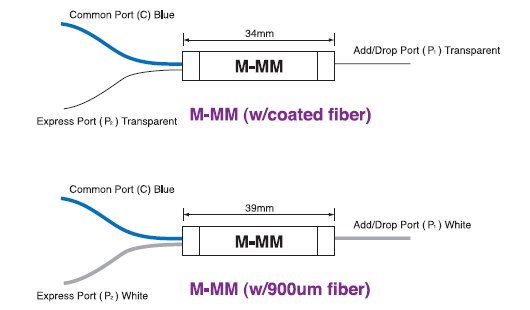

ﾊﾟｯｹｰｼﾞｻｲｽﾞ(mm)
|
φ5.5x34mm ｺｰﾄﾌｧｲﾊﾞ(250um), φ5.5x39mmﾙｰｽﾁｭｰﾌﾞ(900um)
|
ご注文方法: M-MM-□□-□-□□-□□/□□
a :波長
85:800-900nm/1260-1360nm(反射/パス) XX;その他
b:ファイバータイプ
C:50/125MMファイバ D:62.5/125MMファイバ
c:パッケージオプション
C:ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:ｺｰﾄﾌｧｲﾊﾞｰﾌﾞｰﾂ付き(250um) L:ﾙｰｽﾁｭｰﾌﾞ(900um)
M: ﾙｰｽﾁｭｰﾌﾞ(ﾌﾞｰﾂ付き900um) X:その他
d:ピッグテール長さ
10:1m xx:その他
ef:コネクタ(両端)
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
85:800-900nm/1260-1360nm(反射/パス) XX;その他
b:ファイバータイプ
C:50/125MMファイバ D:62.5/125MMファイバ
c:パッケージオプション
C:ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:ｺｰﾄﾌｧｲﾊﾞｰﾌﾞｰﾂ付き(250um) L:ﾙｰｽﾁｭｰﾌﾞ(900um)
M: ﾙｰｽﾁｭｰﾌﾞ(ﾌﾞｰﾂ付き900um) X:その他
d:ピッグテール長さ
10:1m xx:その他
ef:コネクタ(両端)
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
a b - c - d d- e e/ f f
仕様：
