M-NT-TR: 3波長WDM(トリプル波長)WDM
(1310/1490/1550nm)
FOCI
(1310/1490/1550nm)
FOCI
◆ フィルタタイプ 高アイソレーションWDM : M-NT-TR型
特長 ・環境に安定 ・広帯域バンドパス ・低反射減衰量 ・挿入損失
・低クロストーク ・高アイソレーション ・低偏波依存損失 ・エポキシフリー
応用 ・光通信 ・LAN ・光ファイバーセンサー ・試験機器 ・CATV ・FTTH
特長 ・環境に安定 ・広帯域バンドパス ・低反射減衰量 ・挿入損失
・低クロストーク ・高アイソレーション ・低偏波依存損失 ・エポキシフリー
応用 ・光通信 ・LAN ・光ファイバーセンサー ・試験機器 ・CATV ・FTTH
|
項目
|
3波長WDM
|
||
|
動作波長(nm)
|
1310±50(反射)，1490nm±10(反射)，1550±10(パス)，お客様仕様
|
||
| 挿入損失(dB) (typ/max) | 0.7/ 1.0 | ||
|
パスバンド リップル(ｄB)
|
<=0.3 | ||
|
アイソレーション(dB)
|
>=25(1310/1490nmポート)，>=40(1550ｎmポート)
|
||
|
光反射減衰量(dB)
|
>=45
|
||
|
ダイレクティビティ(dB)
|
>=50
|
||
| 熱安定度(dB/℃) | <=0.005 | ||
|
偏光依存損失(dB) /偏光モード分散(dB)
|
<=0.05 / <0.1
|
||
| 最大光パワー(mW)/最大引張り強度(N) | 300 / 5 | ||
|
保存温度/保存温度(℃)
|
0～+70/-40～+85
|
||
|
ﾊﾟｯｹｰｼﾞｵﾌﾟｼｮﾝ
|
1.ｺｰﾄﾌｧｲﾊﾞ(250μm)
|
φ5.5x34mm
|
|
|
2.ﾙｰｽﾁｭｰﾌﾞ(900μm)
|
φ5.5x39mm
|
||
ご注文方法: M-NT-TR-□-□-□□-□□/□□-1
a :波長
A:シングルモードファイバ J: G.657.A1 ファイバー
ｂ:パッケージオプション
D:CoatedFiber(250μm) M:LooseTube(900μm) K: Loose Tube cable(900um) with G.657.A1 fiber X:その他
e:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
f:コネクタタイプ
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU NC:None XX:その他
A:シングルモードファイバ J: G.657.A1 ファイバー
ｂ:パッケージオプション
D:CoatedFiber(250μm) M:LooseTube(900μm) K: Loose Tube cable(900um) with G.657.A1 fiber X:その他
e:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
f:コネクタタイプ
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU NC:None XX:その他
仕様：

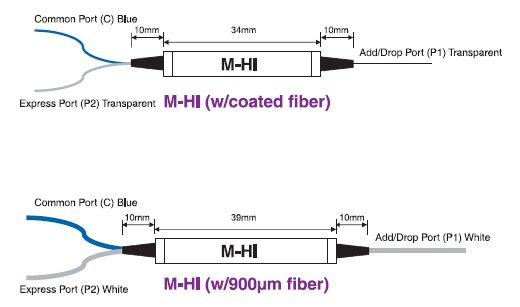

WDMダイヤグラム＆サイズ
a - b - e e - f f / f f
