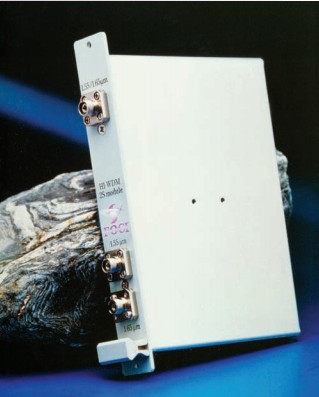

◆ フィルタタイプ 高アイソレーションWDM : M-HI型
特長 ・環境に安定 ・広帯域バンドパス ・低反射減衰量 ・挿入損失
・低クロストーク ・高アイソレーション ・低偏波依存損失
応用 ・光通信 ・LAN ・光ファイバーセンサー ・試験機器 ・CATV ・FTTH
特長 ・環境に安定 ・広帯域バンドパス ・低反射減衰量 ・挿入損失
・低クロストーク ・高アイソレーション ・低偏波依存損失
応用 ・光通信 ・LAN ・光ファイバーセンサー ・試験機器 ・CATV ・FTTH
|
項目
|
W-HI: 高アイソレーション WDMs
|
||||||
|

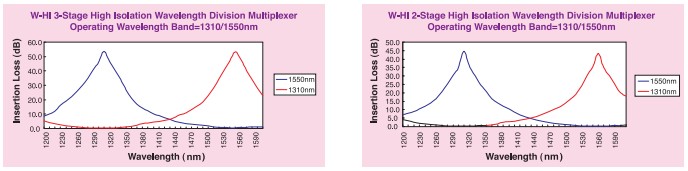

動作波長(nm)
|
1310/1550
|
1310/1650
|
1310/1625
|
||||
| ステージ | 2 | 3 | 2 | 3 | 2 | 3 | |
| 標準挿入損失(dB) | 0.7 |
1.0
|
0.7 | 1.0 | 0.7 | 1.0 | |
|
Min.アイソレーション(dB)
at -40-75℃（all SOP, at specified bandwidth) |
30 |
40
|
30
|
40
|
30
|
40
|
|
|
バンド幅(nm)
|
±20
|
||||||
|
偏光安定性(dB)
|
<=0.2
|
||||||
|
熱安定性(dB)
|
<=0.3
|
||||||
| 動作温度(℃)/保存温度(℃) | -40~+85℃/ -55~+85℃ | ||||||
|
ﾊﾟｯｹｰｼﾞｵﾌﾟｼｮﾝ
|
1.ｺｰﾄﾌｧｲﾊﾞ(250μm)
|
A2,MA
|
A3,MA
|
A2,MA
|
A3,MA
|
A2,MA
|
A3,MA
|
|
2.ﾙｰｽﾁｭｰﾌﾞ(900μm)
|
A2,MA
|
A3,MA
|
A2,MA
|
A3,MA
|
A2,MA
|
A3,MA
|
|
|
3.PVCｹｰﾌﾞﾙ(3.0mm)
|
A2,MA
|
A3,MA
|
A2,MA
|
A3,MA
|
A2,MA
|
A3,MA
|
|
ご注文方法: W-HI-□□-XX-□-□□ □□-□□-□□/□□
a:ファイバータイプ
A:Corning SMF-28e X: その他
b:パッケージオプション
C:A2/A3 with coated fiber(250μm) D:MA with coated fiber L: A2/A3 with loose tube(900um)
M: MA with loose tube O: A2/A3 with PVC 2.0mm cable Q: A2/A3 with PVC 3.0mm cable
R: MA with PVC 3.0mm cable S: MA with adaptor X:その他
c: ステージ
2: 2-stage 3: 3 stage
d:ポートＮｏ．
12: 1x2
e:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 XX:その他
f:波長
35: 1310/1550nm 36: 1310/1650nm 3H: 1310/1625nm
g:コネクタタイプ(Input/Output)
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU NC:None XX:その他
A:Corning SMF-28e X: その他
b:パッケージオプション
C:A2/A3 with coated fiber(250μm) D:MA with coated fiber L: A2/A3 with loose tube(900um)
M: MA with loose tube O: A2/A3 with PVC 2.0mm cable Q: A2/A3 with PVC 3.0mm cable
R: MA with PVC 3.0mm cable S: MA with adaptor X:その他
c: ステージ
2: 2-stage 3: 3 stage
d:ポートＮｏ．
12: 1x2
e:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 XX:その他
f:波長
35: 1310/1550nm 36: 1310/1650nm 3H: 1310/1625nm
g:コネクタタイプ(Input/Output)
FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC MU:MU NC:None XX:その他
a b - XX-c- dd ee - f f -gg/gg
