PUMP WDM

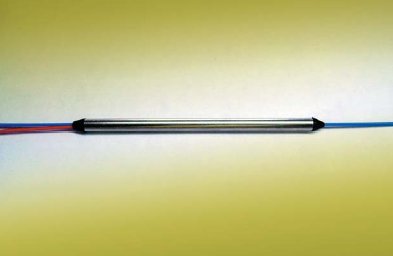

◆ PUMP WDM : W-PM型
特長 ・低挿入損失 ・お客様パッケージに対応 ・環境に安定
･超高アイソレーション ・高ポートアイソレーション
応用 ・光通信 ・ファイバー増幅器
特長 ・低挿入損失 ・お客様パッケージに対応 ・環境に安定
･超高アイソレーション ・高ポートアイソレーション
応用 ・光通信 ・ファイバー増幅器
|
励起波長(nm)
|
980/1550nm
|
1480/1550nm
|
|
|
バンドパス(nm)
|
±10
|
±5
|
|
|
標準挿入損失 /最大挿入損失(dB)
|
0.4 / 0.55
|
0.5 / 0.95
|
|
|
最小アイソレーション(dB)
|
19
|
10
|
|
|
ダイレクティビティ(dB)
|
<-50
|
<-50
|
|
|
偏光安定度(dB) /熱安定度(dB)
|
<0.1 / <0.2
|
<0.3 / <0.3
|
|
|
保存温度(℃)
|
-40~+85
|
||
|
ﾊﾟｯｹｰｼﾞｵﾌﾟｼｮﾝ
|
1.ｺｰﾄﾌｧｲﾊﾞ(250μm)
|
T5,MA
|
T4,MA
|
|
2.ﾙｰｽﾁｭｰﾌﾞ(900μm)
|
TA,MA
|
TD,MA
|
|
|
3.PVCｹｰﾌﾞﾙ(3.0mm)
|
A1,MA
|
A4､MA
|
|
ご注文方法: W-PM-□□-XX-１-□□□□-□□-□□/□□
a :ファイバタイプ
A:Corning SMA-28e E:Corning Flexcor 1060 (980/1550nm) X;その他
ｂ:パッケージングオプション
C:Ｔ2/T4ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:MAｺｰﾄﾌｧｲﾊﾞｰ L:TB/TDﾙｰｽﾁｭｰﾌﾞ(900um)
M:MAﾙｰｽﾁｭｰﾌﾞ O:A1/A4 PVC2.0mmｹｰﾌﾞﾙ Ｑ:Ａ1/A4 PVC3mmｹｰﾌﾞﾙ
R:MA PVC3.0mmｹｰﾌﾞﾙ S:MAｱﾀﾞﾌﾟﾀｰ X:その他
e:ポート数
12:1x2ポート 22:2x2ポート
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
g:波長
45:1480/1550nm 95:9801550nm
hhii:コネクタ（両端）: FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
A:Corning SMA-28e E:Corning Flexcor 1060 (980/1550nm) X;その他
ｂ:パッケージングオプション
C:Ｔ2/T4ｺｰﾄﾌｧｰﾊﾞｰ(250um) D:MAｺｰﾄﾌｧｲﾊﾞｰ L:TB/TDﾙｰｽﾁｭｰﾌﾞ(900um)
M:MAﾙｰｽﾁｭｰﾌﾞ O:A1/A4 PVC2.0mmｹｰﾌﾞﾙ Ｑ:Ａ1/A4 PVC3mmｹｰﾌﾞﾙ
R:MA PVC3.0mmｹｰﾌﾞﾙ S:MAｱﾀﾞﾌﾟﾀｰ X:その他
e:ポート数
12:1x2ポート 22:2x2ポート
f:ピッグテール長さ
10:1m 05:0.5m 20:2m 15:1.5 xx:その他
g:波長
45:1480/1550nm 95:9801550nm
hhii:コネクタ（両端）: FC:FC AP:FC/AngledPC SC:SC AS:SC/AngledPC ST:ST LC:LC
MU:MU NC:None xx:その他
a b - -e e f f -g g - h h / i i
