◇製品名：PMC：Polaraization Maintaining Fiber Collimator
(偏波保持ファイバーコリメータ)1310，1550nm,
Bati(Boston Applied Technologies,Inc)社
(偏波保持ファイバーコリメータ)1310，1550nm,
Bati(Boston Applied Technologies,Inc)社
◆偏波保持ファイバーコリメータ：
PMC（Polaraization Maintaining Fiber Collimator)型
タイプ ・In-line Polaraizer(インライン ポラライザ) は他の光をブロックする一方或る特性の偏光光を
透過するように設計されております。当製品は無偏光の光を優れた消光比をもった偏光光に
変換するように用いる事が可能です。
また優れた偏光特性をもった消光比を高めることも可能です。
高速光通信システムやテスト機器等の優れた消光比を必要とする場合にも用いられます。
特 長 ・高反射減衰量(>=50dB) ・高消光比(>=30dB) ・低挿入損失(<=0.3dB)
PMC（Polaraization Maintaining Fiber Collimator)型
タイプ ・In-line Polaraizer(インライン ポラライザ) は他の光をブロックする一方或る特性の偏光光を
透過するように設計されております。当製品は無偏光の光を優れた消光比をもった偏光光に
変換するように用いる事が可能です。
また優れた偏光特性をもった消光比を高めることも可能です。
高速光通信システムやテスト機器等の優れた消光比を必要とする場合にも用いられます。
特 長 ・高反射減衰量(>=50dB) ・高消光比(>=30dB) ・低挿入損失(<=0.3dB)
仕 様：
PMC-□-□-□-□-□-□-□-□-□-□ （PMC:偏波保持ファイバコリメータ)
①--②--③--④--⑤--⑥--⑦--⑧--⑨--⑩
|
パラメータ
|
偏波保持ファイバーコリメータ | ||||
|
中心波長 (nm)
|
1310, 1550又はその他 | ||||
|
動作波長範囲 (ｎm)
|
±30 | ||||
|
ワーキング距離(nm)
|
5 或いはご指定下さい | ||||
|
挿入損失(typ/max) (dB)
|
0.2/ 0.25 | ||||
|
消光比(min/typ)(ｄB)
|
22/ 25 | ||||
|
反射減衰量(min) (dB)
|
60 | ||||
|
最大引っ張り強度(N)
|
5 | ||||
|
ｻｲｽﾞ (mm)
|
下図ご参照 | ||||
|
ファイバータイプ
|
PM Panda fiber又は ご指定下さい | ||||
|
動作/保存温度 (℃)
|
-5～+７0/-40～+85 | ||||
|
詳細
|
概要説明(英文) |  |
|||
| ①:レンズ径 | コード |
| 1.8mm | 1 |
| 1.0mm | 2 |
| その他 | S |
ご注文/お問い合わせコード：
| ⑦：ファイバー | コード |
| 250umPanda | B |
| 400umPanda | D |
| 900umLoose | L |
| その他 | S |
| ②：ファイバー | コ-ド |
| Single fiber | B |
| Dual fiber (1.8mm only) |
D |
| その他 | S |
| ⑥:コネクタタイプ | コード |
| ＦＣ/UＰＣ | 1 |
| ＦＣ/AＰＣ | 2 |
| ＳＣ/UPC | 3 |
| ＳＣ/APC | 4 |
| コネクタ無し | Ｎ |
| その他 | S |
| ⑨ファイバ‐長 | コード |
| 1.5m | C |
| その他 | S |

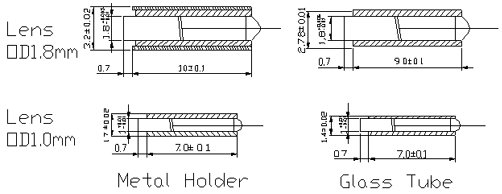

ｻｲｽﾞ：
| ③:波長 | コード |
| 1310nm | 1 |
| 1550nm | 2 |
| その他 | S |
| ④:パケージ | コード |
| メタルホルダー | 1 |
| 硝子チューブ | 2 |
| ⑤:ワーキング距離 | コード |
| 5mm | 1 |
| その他 | 3 |
| ⑧:スロー軸方位 | コード |
| For single fiber collimator |
O |
| For dual fiber collimator(下図参照) |
E,F,T |
| その他 | S |
| ⑩レンズタイプ | コード |
| Grin Lens | G |
| C lens | C |

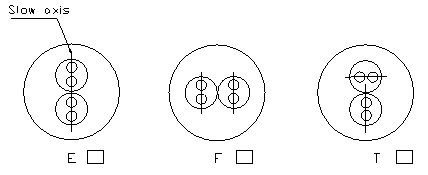

⑧参照:スロー軸方位
