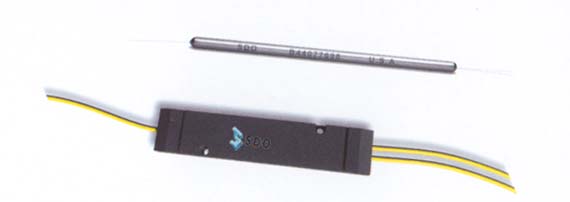

シングルモードカップラー

---

◆シングルモードカップラー

	標準カップラー	広帯域カップラー	デュアルウインドウ 広帯域カップラー	シングル融着カップラー
ファイバー	SMF28,Flexcor1060	SMF28	SMF28	SMF28
波長（nm)	980,1310,1480,1550,1600	1310,1480,1550,1600	1310/1550	1310,1480,1550,1600
バンド幅（nm)	±10	±40	±40	±10
ポート数	1x2,2x2	1x2,2x2	1x2,2x2	1x3,3x3,1ｘ4
挿入損失(dB)	≦3.4/3.6	≦3.4/3.6	≦3.6/3.8	≦5.3./5.5/6.8
エクセスロス（dB)	0.07/0.1	0.07/0.1	0.07/0.1	0.15　0.15　0.3
偏波依存損失(dB）	≦0.1/≦0.15	≦0.1/≦0.15	≦0.15/≦0.2	0.15　0.2　0.3
温度係数(dB/℃）	0.002	0.002	0.002	0.002
サイズ(mm）	φ3.0ｘL50 φ3.0ｘL70 85ｘ17.5ｘ7	φ3.0ｘL50 φ3.0ｘL70 85ｘ17.5ｘ7	φ3.0ｘL50 φ3.0ｘL70 85ｘ17.5ｘ7	φ3.0ｘL54　φ3.6ｘL54 φ3.0ｘL70　φ3.6ｘL70 90ｘ17.5ｘ7　100ｘ26ｘ7

　　　　　　　　　　　　　　　　　　

---
