◇製品名:光エネルギー/パワーメータ(空間系)
OEMエネルギー測定デバイス
モジュール組立て品
シリーズEMK 100
Sensor und Lasertechnik社
OEMエネルギー測定デバイス
モジュール組立て品
シリーズEMK 100
Sensor und Lasertechnik社
モジュール化されたエネルギー測定システム:シリーズEMK 100
●データ
●OEMシリーズ EMK 100 BASE
●OEMシリーズ EMK 100 BASE
OEM対応エネルギー測定システム モジュール
当製品のモジュール構造システムは、レーザーの内部エネルギー測定に必要なすべてのコンポーネントを提供させて
頂きます。これの基礎パーツは、切り替え可能なプリアンプとピーク検出器を提供するマザーボードです。アナログ出力
とトリガ出力を提供します。より多くの評価を進めるには、大量のインターフェースモジュールが利用可能であり、御客様
の用途に応じて適切なものにすることができます。これらのモジュールのコネクタは標準化されており、単にマザーボード
の下に置くことができます。

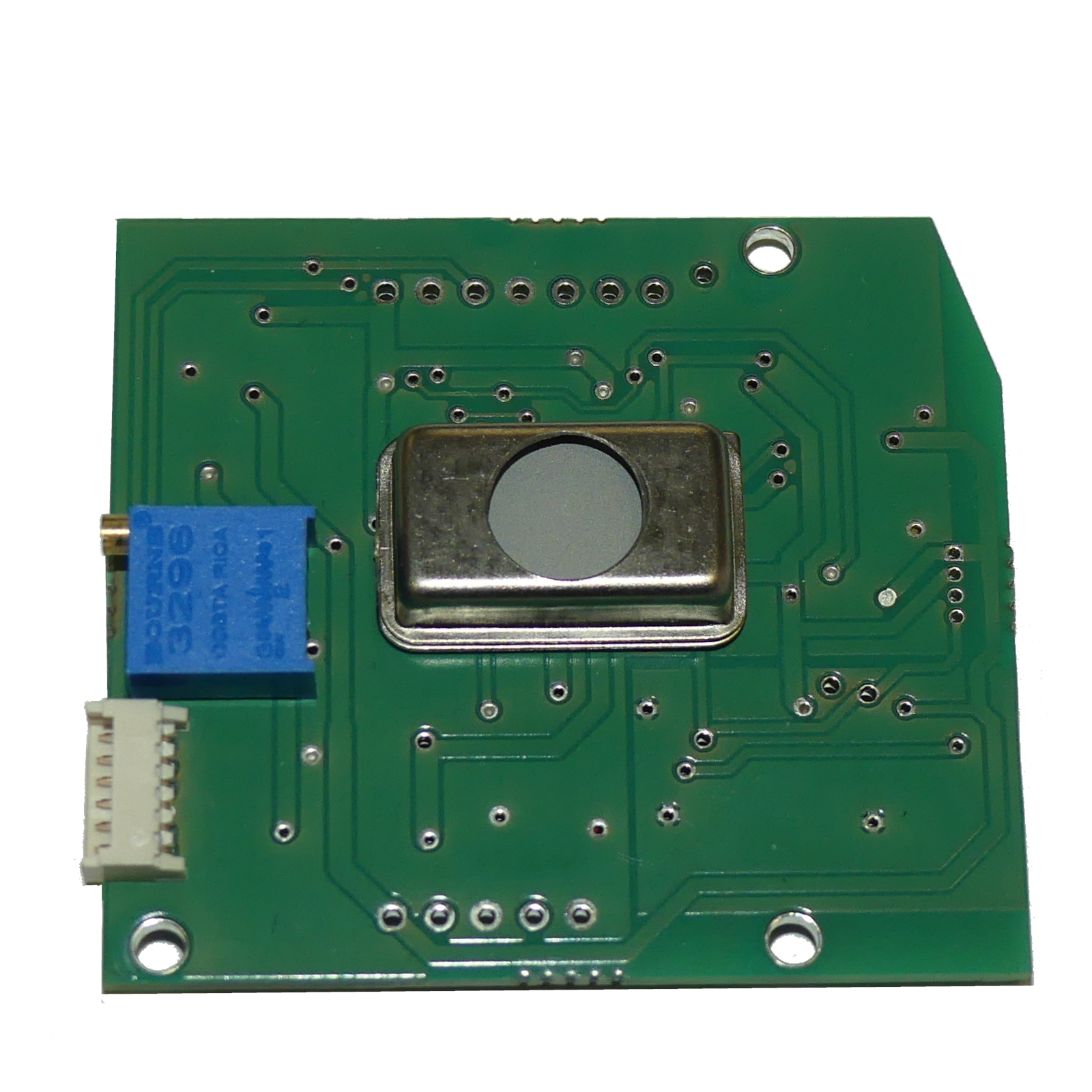

マザーボードには、PEO検出器シリーズの細長い穴があります。プリアンプ内蔵の検出器を使用する場合でも、検出器と
評価を分離するオプションはあります。この目的のために、マザーボードは検出器を接続するための穴があります。

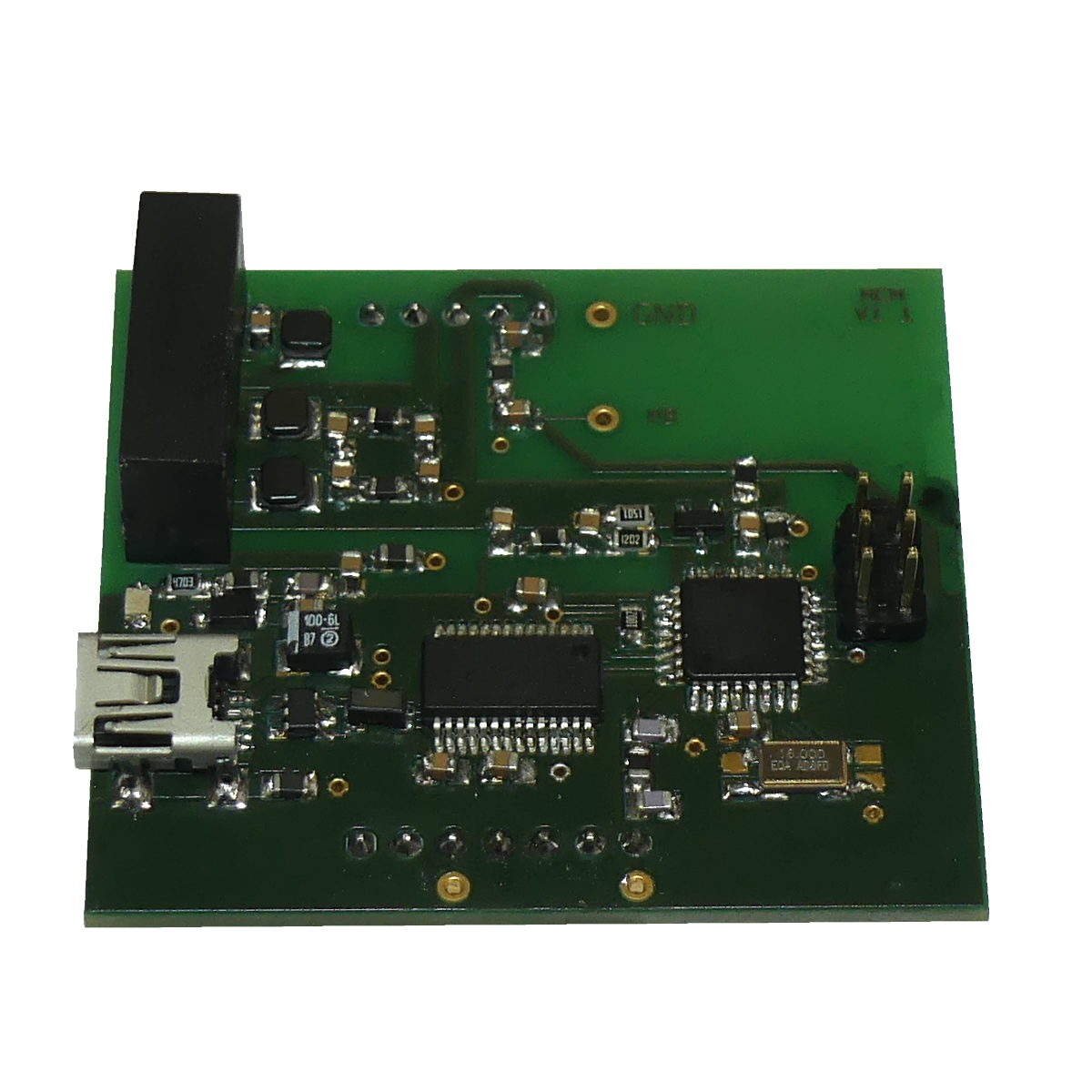

MCMモジュルは、EMK 100をUSBポート（ミニUSBコネクタ）に接続します。このポートを介して、モジュールはEMK100
とEMK100の電源も供給しまた、プリアンプを制御します。 PCとMCM間の通信には、単純なASCIIプロトコルが使用
されます。最大パルス繰返し率は約1kHzである。
当製品のモジュール構造システムは、レーザーの内部エネルギー測定に必要なすべてのコンポーネントを提供させて
頂きます。これの基礎パーツは、切り替え可能なプリアンプとピーク検出器を提供するマザーボードです。アナログ出力
とトリガ出力を提供します。より多くの評価を進めるには、大量のインターフェースモジュールが利用可能であり、御客様
の用途に応じて適切なものにすることができます。これらのモジュールのコネクタは標準化されており、単にマザーボード
の下に置くことができます。
マザーボードには、PEO検出器シリーズの細長い穴があります。プリアンプ内蔵の検出器を使用する場合でも、検出器と
評価を分離するオプションはあります。この目的のために、マザーボードは検出器を接続するための穴があります。
MCMモジュルは、EMK 100をUSBポート（ミニUSBコネクタ）に接続します。このポートを介して、モジュールはEMK100
とEMK100の電源も供給しまた、プリアンプを制御します。 PCとMCM間の通信には、単純なASCIIプロトコルが使用
されます。最大パルス繰返し率は約1kHzである。
シリーズPEOの仕様
|
パラメータ/型式
|
EMK 100 BASE
|
MCM 100
|
|
電源(V)
|
±12 .. ±15
with 6 pol. Molex Picoblade connector |
5 with USB-connector
The MCM100 supplies also the EMK100 |
|
繰返し(kHz)
|
5
|
1
|
|
出力
|
0 - 10 アナログ出力
TTL トリガー出力 with 6-pol. Molex Picoblade |
USB
|
|
サイズ(mm)
|
48 x 40 x 6
|
48 x 40 x 20
|
|
