◇製品名:エネルギーデテクター
Energy Detector
シリーズPEM VUV
パイロエレクトリックディテクター
Sensor‐und Lasertechnik
Energy Detector
シリーズPEM VUV
パイロエレクトリックディテクター
Sensor‐und Lasertechnik

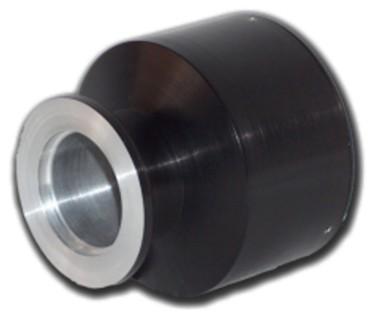

シリーズ PEM ＶＵＶ
シリーズ PEM VUV:真空フランジ内に集積されているディテクター、紫外域157nmに最適！
157nmの真空フランジや攪拌ガスまたはカプセル化ビームガイドが使用されるその他の波長に対しての特別な設計
となっております。検出器はリークテストされております。
157nmの真空フランジや攪拌ガスまたはカプセル化ビームガイドが使用されるその他の波長に対しての特別な設計
となっております。検出器はリークテストされております。
|
モデル番号
|
単位
|
PEM 30 K VCV
|
PEM 24 VUV
|
||
|
口径
|
ｍｍ
|
30
|
24
|
||
|
エネルギー範囲
|
mJ - J
|
1 - 2.1
|
5u - 200m
|
||
| 最大周波数 |
Hz
|
50
|
300
|
||
|
最大エネルギー密度
|
mJ/cm2
|
300
|
50
|
||
|
最大平均パワー
|
W
|
30
|
5
|
||
|
最大ピークパワー密度
|
MW/cm2
|
30
|
5
|
||
|
精度
|
％
|
±5
|
±5
|
||
|
感度(オッシロスコープ)
|
Ｖ/Ｊ
|
1.5 .. 2.5
|
200
|
||
| コネクタ |
タイプ
|
BNC, E-コネクタ
|
BNC, E-コネクタ
|
||
| 真空コネクタ |
タイプ
|
KF 40 ND
|
KF 40 ND
|
||
|
サイズ(直径x 長さ)
|
mm
|
100φ x 96
|
55φ x 65
|
||
