◇製品名:エネルギーデテクター
Energy Detector
シリーズPEM HiRep/ハイ リピテーション
パイロエレクトリックディテクター
Sensor‐und Lasertechnik
Energy Detector
シリーズPEM HiRep/ハイ リピテーション
パイロエレクトリックディテクター
Sensor‐und Lasertechnik

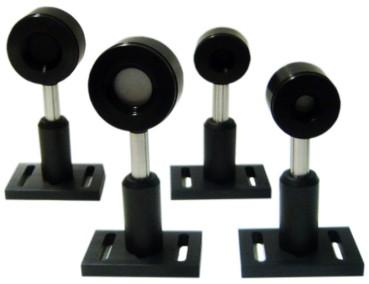

シリーズ PEM HiRep
シリーズ PEM HiRep:ハイリピテーション(高繰返し)対応仕様
これらのセンサは、薄い金属または黒の吸収層を有し、センサ素子へのより速い熱伝達をもたらします。 2000pps
以上の繰返しが可能です。スペクトルは、VISおよびNIRでは平坦であるが、より長い波長では、吸収特性が考慮
されなければなりません。主な用途は1つの波長でご利用下さい。 2つのUVタイプの金属コーティングは、有機黒色
コーティングよりも紫外線領域においてより安定であります。
これらのセンサは、薄い金属または黒の吸収層を有し、センサ素子へのより速い熱伝達をもたらします。 2000pps
以上の繰返しが可能です。スペクトルは、VISおよびNIRでは平坦であるが、より長い波長では、吸収特性が考慮
されなければなりません。主な用途は1つの波長でご利用下さい。 2つのUVタイプの金属コーティングは、有機黒色
コーティングよりも紫外線領域においてより安定であります。
|
モデル番号
|
単位
|
PEM 12 HIREP
|
PEM 12 HIREP UV
|
PEM 24 HIREP
|
PEM 24 HIREP UV
|
||
|
口径
|
ｍｍ
|
12
|
12
|
24
|
24
|
||
|
エネルギー範囲
|
uJ -mJ
|
30 - 100
|
30 - 100
|
30 - 350
|
30 - 250
|
||
| 最大周波数 |
Hz
|
750
|
2.5 k
|
750
|
1.2
|
||
|
最大平均パワー
|
W
|
2
|
2
|
5
|
5
|
||
|
最大エネルギー密度
|
mJ/cm2
|
80
|
50
|
80
|
50
|
||
|
最大ピークパワー密度
|
MW/cm2
|
5
|
5
|
8
|
5
|
||
|
感度(オッシロスコープ)
|
Ｖ/Ｊ
|
20 .. 30
|
35 .. 45
|
20 .. 30
|
35 .. 45
|
||
|
精度
|
％
|
±3
|
±3
|
±3
|
±3
|
||
| コネクタ |
タイプ
|
BNC, E-コネクタ
|
BNC, E-コネクタ
|
BNC, E-コネクタ
|
USB, BNC, E-コネクタ
|
||
|
サイズ(直径x 長さ)
|
mm
|
40 x 40
|
40 x 40
|
55 x 39
|
55 x 39
|
||
