◇製品名:エネルギーデテクター
Energy Detector
シリーズPEM USB
パイロエレクトリックディテクター
Sensor‐und Lasertechnik
Energy Detector
シリーズPEM USB
パイロエレクトリックディテクター
Sensor‐und Lasertechnik
シリーズ PEM USB
シリーズ PEM USB:USB ポート集積ディテクター

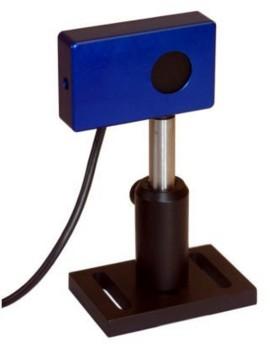

これらのパイロエレクトリックディテクター PEM45KUSBおよびPEM45USBはそれぞれ、頑丈なパイロエレクトリック
センサと、USBポート付きの電子読取りを組み合わせたものです。 BNCコネクタを使用してオシロスコープに接続
することも、USBポートを使用するPCに接続することもできます。 USBモードでは、BNCコネクタは外部トリガ入力
です。 出力信号は、USBを介して接続されたPCに転送されます。デバイスはUSBポートから給電されます。
測定値を表示するには、ユーザーフレンドリーなソフトウェアが利用できます。
これらのパイロエレクトリックディテクター PEM45KUSBおよびPEM45USBはそれぞれ、頑丈なパイロエレクトリック
センサと、USBポート付きの電子読取りを組み合わせたものです。 BNCコネクタを使用してオシロスコープに接続
することも、USBポートを使用するPCに接続することもできます。 USBモードでは、BNCコネクタは外部トリガ入力
です。 出力信号は、USBを介して接続されたPCに転送されます。デバイスはUSBポートから給電されます。
測定値を表示するには、ユーザーフレンドリーなソフトウェアが利用できます。
|
モデル番号
|
単位
|
PEM 45 K
|
PEM 45 KUSB
|
||
|
口径
|
ｍｍ
|
45
|
45
|
||
|
エネルギー範囲
|
mJ - J
|
0.1 - 1.5
|
1m - 15
|
||
| 最大周波数 |
Hz
|
30
|
30
|
||
|
最大エネルギー密度
|
mJ/cm2
|
80
|
エキシマレーザ: 1
Nd:YAG THG: 450 Nd:YAG SHG: 560 Nd:YAG 1064: 970 CO2-TEA: 5 |
||
|
最大平均パワー
|
W
|
10
|
10
|
||
|
感度(オッシロスコープ)
|
Ｖ/Ｊ
|
10 .. 15
|
1.5 .. 3.5
|
||
|
精度
|
％
|
±3
|
±3
|
||
| コネクタ |
タイプ
|
USB, BNC, E-コネクタ
|
USB, BNC, E-コネクタ
|
||
|
サイズ(直径x 長さ)
|
mm
|
68φ x 53
|
68φ x 53
|
||
PEM 45 USB
PEM 45K USB
