◇製品名:エネルギーデテクター
Energy Detector
シリーズPEM K
パイロエレクトリックディテクター
Sensor‐und Lasertechnik
Energy Detector
シリーズPEM K
パイロエレクトリックディテクター
Sensor‐und Lasertechnik
シリーズ PEM K
シリーズ PEM K:高出力/エネルギー用対応の広帯域吸収セラミックコーティング仕様
当シリーズの主な用途は、高出力密度（エキシマ - 、CO2-TEA-、Nd-YAG-レーザ）のパルスレーザ用として開発され
ました。このデバイスは、高い損傷閾値、短い時間定数、比較的高い感度、高い開口率などのために、幅広い用途に
使用できるセンサーが用いられております。
他のコーティングとは反対に、これらのコーティングは非常に耐性があり、ほとんどの溶剤や消毒剤で表面をクリーニ
ングすることが可能です。従って、エキシマレーザーの高い損傷閾値は、これらのタイプを医療用途として理想的な
デバイスとして適応されます。
当シリーズの主な用途は、高出力密度（エキシマ - 、CO2-TEA-、Nd-YAG-レーザ）のパルスレーザ用として開発され
ました。このデバイスは、高い損傷閾値、短い時間定数、比較的高い感度、高い開口率などのために、幅広い用途に
使用できるセンサーが用いられております。
他のコーティングとは反対に、これらのコーティングは非常に耐性があり、ほとんどの溶剤や消毒剤で表面をクリーニ
ングすることが可能です。従って、エキシマレーザーの高い損傷閾値は、これらのタイプを医療用途として理想的な
デバイスとして適応されます。
|
モデル番号
|
単位
|
PEM 20 K
|
PEM 45 K
|
PEM 45 KUSB
|
||
|
口径
|
ｍｍ
|
20
|
45
|
45
|
||
|
エネルギー範囲
|
uJ - J
|
500 - 3
|
1m - 15
|
1m - 15
|
||
| 最大周波数 |
Hz
|
30
|
50
|
30
|
||
|
最大エネルギー密度
|
エキシマレーザ
Nd:YAG/THG Nd:YAG/SHG Nd:YAG 1064 CO2-TEA |
J/cm2 mJ/cm2 mJ/cm2 mJ/cm2 J/cm2 |
1
450 560 970 5 |
1
450 560 970 5 |
1
450 560 970 5 |
|
|
最大平均パワー
|
W
|
5
|
10
|
10
|
||
|
感度(オッシロスコープ)
|
Ｖ/Ｊ
|
10 .. 15
|
1.5 .. 3.5
|
1.5 .. 3.5
|
||
|
精度
|
％
|
±3
|
±3
|
±3
|
||
| コネクタ |
タイプ
|
BNC, E-コネクタ
|
BNC, E-コネクタ
|
USB, BNC, E-コネクタ
|
||
|
サイズ(直径x 長さ)
|
mm
|
46φ x 21
|
68φ x 53
|
68φ x 53
|
||

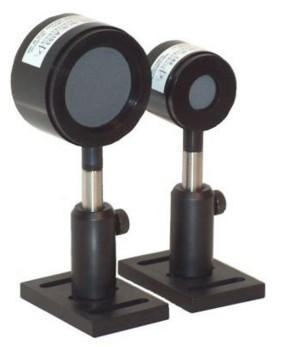

PEM 20 K
PEM 45 K/ 45K USB
