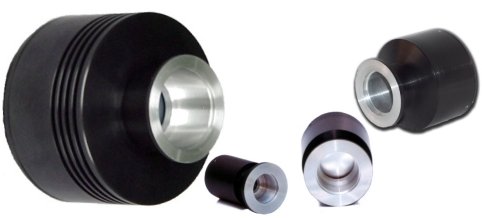

◇製品名:レーザエネルギーメータ(空間系)
Laser Energy Meter
シリーズPEM VUV
PEM 10 VUV, 20 VUV, 24 VUV, 30 K VUV
(真空コネクタ，157nm用)
Sensor･und Lasertechnik
Laser Energy Meter
シリーズPEM VUV
PEM 10 VUV, 20 VUV, 24 VUV, 30 K VUV
(真空コネクタ，157nm用)
Sensor･und Lasertechnik
|
仕様項目
|
||||
|
有効 径/面積
|
10 mm/ 80mm２
|
20 mm/ 314mm２
|
24 mm/ 452mm２
|
30 mm/ 710mm２
|
|
感度
|
30 .. 50 V/J
|
15 .. 25 V/J
|
200 V/J
|
1.5 .. 2.5 V/J
|
|
最大繰返しレート
|
150 Hz
|
50 Hz
|
300 KHz
|
50 KHz
|
|
最大平均パワー
|
5 W
|
5 W
|
5 W
|
30 W
|
| 測定精度 |
±5 %
|
|||
| 最大エネルギー密度 |
50 mJ/cm２
|
50 mJ/cm２
|
100 mJ/cm２
|
100 mJ/cm２
|
|
最大ピークパワー密度
|
5 MW/cm２
|
5 MW/cm２
|
5 MW/cm２
|
30 MW/cm２
|
|
検出閾値
|
100 μJ
|
200 μJ
|
5 μJ
|
1 mJ
|
|
窓材
|
MgF2
|
MgF2
|
-
|
-
|
|
コネクタ
|
SMA
|
SMA
|
BNC
|
BNC
|
|
真空コネクタ
|
KF 16 ND
|
KF 25 ND
|
KF 25 ND
|
KF 40 ND
|
|
サイズ
|
30 mm φx 54mm L
|
42 mm φx 72mm L
|
55 mm φx 65mm L
|
100 mm φx 96mm L
|
|
ディスプレイ
|
LEM 2420, Pyrobox
|
|||
シリーズPEM VUV:PEM 10 VUV, 20 VUV, 24 VUV, 30 KVUV 仕様
