◇製品名:レーザエネルギーメータ(空間系)
Laser Energy Meter
シリーズPEM HiRep/ HiRep UV
PEM 12HiRep, 24HiRep, 12HiRepUV, 24 HiRep UV
(高繰返しパイロエレクトリックディテクタ)
Sensor･und Lasertechnik
Laser Energy Meter
シリーズPEM HiRep/ HiRep UV
PEM 12HiRep, 24HiRep, 12HiRepUV, 24 HiRep UV
(高繰返しパイロエレクトリックディテクタ)
Sensor･und Lasertechnik
|
仕様項目
|
||||
|
有効 径/面積
|
12 mm/ 113mm２
|
24 mm/ 460mm２
|
12 mm/ 113mm２
|
24 mm/ 460mm２
|
|
測定範囲
|
30 μJ～100 mJ
|
30 μJ～350 mJ
|
30 μJ～60 mJ
|
30 μJ～250 mJ
|
|
感度
|
20 .. 30 V/J
|
20 .. 30 V/J
|
35 .. 45 V/J
|
35 .. 45 V/J
|
|
最大繰返しレート
|
750 Hz
|
750 Hz
|
2.5 KHz
|
1.2 KHz
|
|
最大平均パワー
|
2 W
|
5 W
|
2 W
|
5 W
|
|
最大エネルギー密度(10ns/pulse)
|
80 mJ/cm２
|
50 mJ/cm２
|
||
|
最大ピークパワー密度(10ns/pulse)
|
8 MW/cm２
|
5 MW/cm２
|
||
|
スペクトル範囲
|

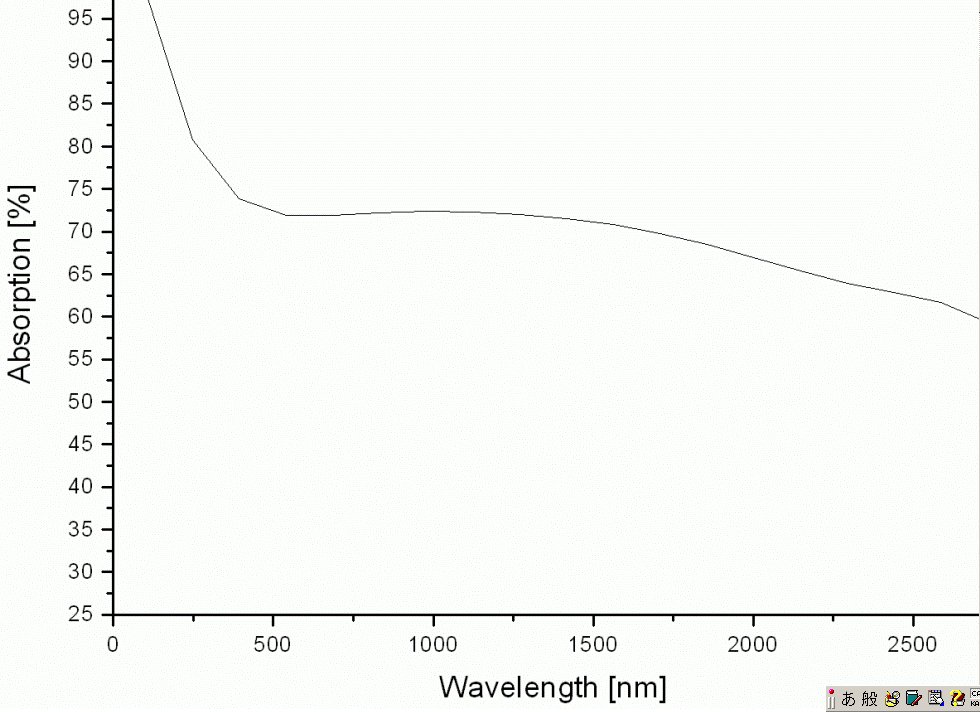

上図ご参照
|
|||
|
測定精度
|
±3 %
|
|||
|
サイズ
|
40 mm φx 40mm L
|
55 mm φx 40mm L
|
40 mm φx 40mm L
|
55 mm φx 40mm L
|
シリーズPEM:PEM 12HiRep (高繰返しパイロエレクトリック ディテクター)仕様
