◇製品名:レーザエネルギーメータ(空間系)
Laser Energy Meter
シリーズPEM E/ PEM 12E
(パイロエレクトリックディテクタ 集積プリアンプ付き)
Sensor･und Lasertechnik
Laser Energy Meter
シリーズPEM E/ PEM 12E
(パイロエレクトリックディテクタ 集積プリアンプ付き)
Sensor･und Lasertechnik
レーザエネルギーメータ/ パイロエレクトリックディテクタ(集積プリアンプ付き)
低雑音のプリアンプを集積させた事によって、非常に小さいレーザのエネルギーを測定する事が可能となりました。
センサーエレメントにこのしっかりした造りの全ダイナミックレンジを用いますとこのディテクタはスイッチを交えた応用
に適応されます。当社ではディテクタに2つの異なる波長コーティングを施す事を提案させて頂きます。この異なる
波長を用いる場合、当社の広帯域のブラックコーティングを用いる事を推薦します。当社のメタルコーティングは
高繰返しレートや高感度特性の場合にお使いになる事をお勧めします。またUVレンジに対しても、コーティングを
お勧めします。詳細な資料ご参照下さい。⇒資料(和文) / (英語)
低雑音のプリアンプを集積させた事によって、非常に小さいレーザのエネルギーを測定する事が可能となりました。
センサーエレメントにこのしっかりした造りの全ダイナミックレンジを用いますとこのディテクタはスイッチを交えた応用
に適応されます。当社ではディテクタに2つの異なる波長コーティングを施す事を提案させて頂きます。この異なる
波長を用いる場合、当社の広帯域のブラックコーティングを用いる事を推薦します。当社のメタルコーティングは
高繰返しレートや高感度特性の場合にお使いになる事をお勧めします。またUVレンジに対しても、コーティングを
お勧めします。詳細な資料ご参照下さい。⇒資料(和文) / (英語)
|
仕様項目
|
|
|
有効 径/面積
|
12 mm/ 113mm２
|
|
測定範囲
|
≧2 μJ .. 15 mJ
500 nJ .. 1.5 mJ |
|
最大繰返しレート
|
1 KHz (ブラック コーティング）
5 KHz (メタル コーティング） |
|
最大繰返し
|
30 Hz
|
|
最大平均パワー
|
500 mW
|
|
最大エネルギー密度
|
150 mJ/cm２
|
|
スペクトル範囲
|
0.19 nm .. >25nm
|
|
読み取り
|
スコープ
|
|
サイズ
|
25 mm x 25mm x 60mm
|
シリーズPEM:PEM 12E (集積プリアンプ付き)仕様

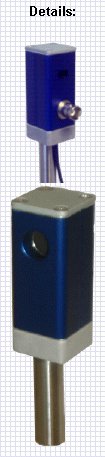

集積プリアンプが施されているパイロエレクトリック ディテクター
集積プリアンプが施されているパイロエレクトリック ディテクター
●センサーの選択：
PEM12E MC: メタル コーティング
PEM12E BC: ブラック コーティング
●外部電源は含まれます。
高感度並びに高繰返しレート対応製品はご要望にお答えします。
PEM12E MC: メタル コーティング
PEM12E BC: ブラック コーティング
●外部電源は含まれます。
高感度並びに高繰返しレート対応製品はご要望にお答えします。
