◇製品名:レーザエネルギーメータ(空間系)
Laser Energy Meter

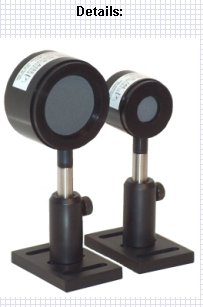

シリーズPEM K/ PEM 20K & 45K
(パイロエレクトリックディテクタ)
Sensor･und Lasertechnik
Laser Energy Meter
シリーズPEM K/ PEM 20K & 45K
(パイロエレクトリックディテクタ)
Sensor･und Lasertechnik
レーザエネルギーメータ/ パイロエレクトリックディテクタ
パイロエレクトリックセンサーは熱ディテクターとして分類されます。このデバイスは入射波の波長に関係なく入射
エネルギーパルスを電圧パルスに変換します。ディテクタは同軸上に正しく組み立てられ従って電磁放射線(パルス
ガスレーザ）からは干渉されずに済みます。このディテクターの用途は高いパワー密度を持ったパルスレーザ(エキシマ
レーザ、CO２レーザ、TEAレーザ、Nd:YAGレーザ等)に用いられます。このデバイスを用いる事によって高いダメージ
閾値、短時定数、相対的に高感度で大きな口径を持ったレーザ等に適応可能です。 ⇒資料(和文) / (英語)
パイロエレクトリックセンサーは熱ディテクターとして分類されます。このデバイスは入射波の波長に関係なく入射
エネルギーパルスを電圧パルスに変換します。ディテクタは同軸上に正しく組み立てられ従って電磁放射線(パルス
ガスレーザ）からは干渉されずに済みます。このディテクターの用途は高いパワー密度を持ったパルスレーザ(エキシマ
レーザ、CO２レーザ、TEAレーザ、Nd:YAGレーザ等)に用いられます。このデバイスを用いる事によって高いダメージ
閾値、短時定数、相対的に高感度で大きな口径を持ったレーザ等に適応可能です。 ⇒資料(和文) / (英語)
|
項目
|
||
|
有効 径/面積
|
20mm/ 314mm２
|
45mm/ 1590mm２
|
|
測定閾値
|
100 μJ
|
1 mJ
|
|
感度
|
10 .. 15 V/J at 1 MΩ
- at 100 kΩ |
1.5 .. 3.5 V/J at 1 MΩ
0.5 .. 1.5 V/J at 100 kΩ |
|
最大繰り返しレート
|
30 Hz
|
30 Hz at 1MΩ
50 Hz at 100kΩ |
|
最大平均パワー
|
5 W
|
10 W
|
|
スペクトル範囲
|
0.19 nm .. >25μm
|
|
|
精度
|
±5%
|
|
|
コネクタ
|
BNC
|
|
|
サイズ
|
46 mmφx 47mm L
|
68 mmφx 53mm L
|
シリーズPEM:PEM 20K (黒色の吸収コーティング)
セラミック吸収コーティングが施されているパイロエレクトリック ディテクタ
セラミック吸収コーティングが施されているパイロエレクトリック ディテクタ
波長に対する
最大パワー密度＆最大エネルギー密度
最大パワー密度＆最大エネルギー密度
素子の波長に対する吸収特性
|
レーザ
|
パワー密度
|
エネルギー密度
|
|
エキシマ, 308nm, 20ns
|
50 MW/cm２
|
1 J/cm２
|
|
Nd:YAG, THG, 355nm, 7ns
|
65 MW/cm２
|
450 mJ/cm２
|
|
Nd:YAG, SHG, 512nm, 8ns
|
70 MW/cm２
|
560 mJ/cm２
|
|
Nd:YAG, 1064nm, 8ns
|
120 MW/cm２
|
970 mJ/cm２
|
|
CO２-TEA, 10.6um, 500ns
|
10 MW/cm２
|
5 J/cm２
|
レーザ(波長)に対する許容パワーとエネルギー
