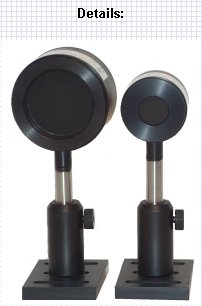

◇製品名:レーザエネルギーメータ(空間系)
Laser Energy Meter
シリーズPEM HP/ PEM 20HP/45HP
(パイロエレクトリックディテクタ)
Sensor･und Lasertechnik
Laser Energy Meter
シリーズPEM HP/ PEM 20HP/45HP
(パイロエレクトリックディテクタ)
Sensor･und Lasertechnik
|
項目
|
||
|
有効 径/面積
|
20mm/ 314mm２
|
45mm/ 1590mm２
|
|
測定閾値
|
50 μJ
|
100 μJ
|
|
感度
|
30 ～50 V/J at 1 MΩ
8～20 V/J at 100 kΩ |
8 ～15 V/J at 1 MΩ
4～8 V/J at 100 kΩ |
|
最大繰り返しレート
|
50 Hz at 1 MΩ
150 Hz at 100 kΩ |
25 Hz at 1 MΩ
100 Hz at 100 kΩ |
|
最大平均パワー
|
3 W
|
5 W
|
|
最大平均パワー密度
|
0.5 W/cm２
|
0.5 W/cm２
|
|
スペクトル範囲
|
0.19 nm ～25μm
|
|
|
精度
|
±5%
|
|
|
コネクタ
|
BNC
|
|
|
サイズ
|
46 mmφx 47mm L
|
68 mmφx 53mm L
|
シリーズPEM:PEM 20HP (高平均パワー用広帯域吸収コーティング適応)
広帯域吸収コーティングが施されているパイロエレクトリック ディテクタ
広帯域吸収コーティングが施されているパイロエレクトリック ディテクタ

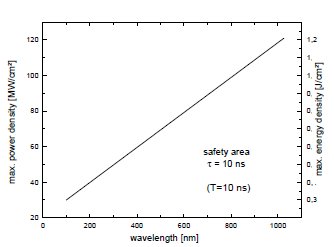

波長に対する
最大パワー密度＆最大エネルギー密度
最大パワー密度＆最大エネルギー密度

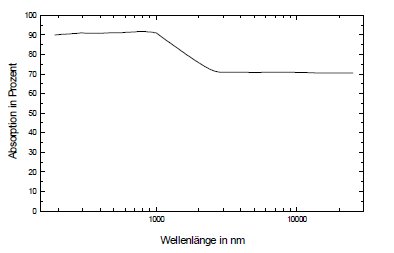

素子の波長に対する吸収特性
|
レーザ
|
パワー密度
|
エネルギー密度
|
|
エキシマ, 308nm, 20ns
|
50 MW/cm２
|
1 J/cm２
|
|
Nd:YAG, THG, 355nm, 7ns
|
65 MW/cm２
|
450 mJ/cm２
|
|
Nd:YAG, SHG, 512nm, 8ns
|
70 MW/cm２
|
560 mJ/cm２
|
|
Nd:YAG, 1064nm, 8ns
|
120 MW/cm２
|
970 mJ/cm２
|
|
CO２-TEA, 10.6um, 500ns
|
10 MW/cm２
|
5 J/cm２
|
レーザ(波長)に対する許容パワーとエネルギー
