レーザエネルギーメータ/ パイロエレクトリックディテクタ
パイロエレクトリックセンサーは熱ディテクターとして分類されます。このデバイスは入射波の波長に関係なく入射
エネルギーパルスを電圧パルスに変換します。ディテクタは同軸上に正しく組み立てられておりますので、電磁
放射線(パルスガスレーザ）からは干渉受けずに済みます。ディテクターは185nm～25μmの波長に対して常に一定
の吸収率(≧95%)が得られる様に黒色の吸収層で被覆されております。特に良い点はアンプを用いなくともディテクター
は比較的に高感度でuJレンジのレーザパルス測定における干渉を受ける事無く測定が可能です。最大のパルス繰返し
レートが負荷抵抗と同じくディテクターの内部容量に依存します。全てのディテクターはBNCソケットを用いて1MΩ入力の
オッシロスコープに接続が可能です。低負荷抵抗は最も高速のパルス繰返しレートの時に用いられます。100Hzまでの
繰返しレートが測定可能です。 100KΩの負荷抵抗はご提供可能です。ご要望の感度のセンサーの提供も可能です
ので、仕様をご提供ください。その他詳細は以下ご参照下さい。⇒資料(和文) / (英語)
パイロエレクトリックセンサーは熱ディテクターとして分類されます。このデバイスは入射波の波長に関係なく入射
エネルギーパルスを電圧パルスに変換します。ディテクタは同軸上に正しく組み立てられておりますので、電磁
放射線(パルスガスレーザ）からは干渉受けずに済みます。ディテクターは185nm～25μmの波長に対して常に一定
の吸収率(≧95%)が得られる様に黒色の吸収層で被覆されております。特に良い点はアンプを用いなくともディテクター
は比較的に高感度でuJレンジのレーザパルス測定における干渉を受ける事無く測定が可能です。最大のパルス繰返し
レートが負荷抵抗と同じくディテクターの内部容量に依存します。全てのディテクターはBNCソケットを用いて1MΩ入力の
オッシロスコープに接続が可能です。低負荷抵抗は最も高速のパルス繰返しレートの時に用いられます。100Hzまでの
繰返しレートが測定可能です。 100KΩの負荷抵抗はご提供可能です。ご要望の感度のセンサーの提供も可能です
ので、仕様をご提供ください。その他詳細は以下ご参照下さい。⇒資料(和文) / (英語)
|

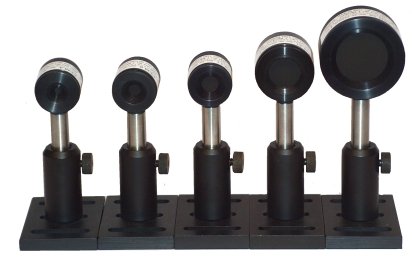

項目
|
PEM 4
|
PEM 8
|
PEM 11
|
PEM 21
|
PEM 34
|
|
|
有効径
|
4mm
|
8mm
|
11mm
|
21mm
|
34mm
|
|
|
測定範囲
(オッシロスコープ) |
1 μJ- 20 mJ
|
2 μJ- 75 mJ
|
3 μJ- 150 mJ
|
5 μJ- 500 mJ
|
15 μJ- 1.4 mJ
|
|
| 感度 |
at 1 MΩ
|
500 .. 1000 V/J
|
200 .. 500 V/J
|
100 .. 400 V/J
|
50 .. 150 V/J
|
20 .. 70 V/J
|
|
at 100 kΩ
|
130 .. 250 V/J
|
50 .. 200 V/J
|
50 .. 150 V/J
|
30 .. 80 V/J
|
10 .. 40 V/J
|
|
|
最大繰返しレート
|
at 1 MΩ
|
80 Hz
|
40 Hz
|
40 Hz
|
25 Hz
|
25 Hz
|
|
at 100 kΩ
|
120Hz
|
100 kΩ
|
80 kΩ
|
80 kΩ
|
80 kΩ
|
|
|
最大平均パワー密度
|
0.15 W/cm２
|
|||||
|
エネルギー密度
|
0.15 J/cm２
|
|||||
|
スペクトル範囲
|
0.19 nm .. >25nm
|
|||||
|
精度
|
±5%
|
|||||
|
コネクタ
|
BNC
|
|||||
|
サイズ
|
30 mmφx 47mm L
|
39 mmφx 47mm L
|
50 mmφx 47mm L
|
|||
シリーズPEM:PEM 4 (黒色の広帯域吸収コーティング)

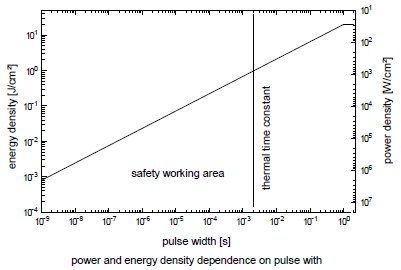

パルス幅に対するパワー＆エネルギー密度

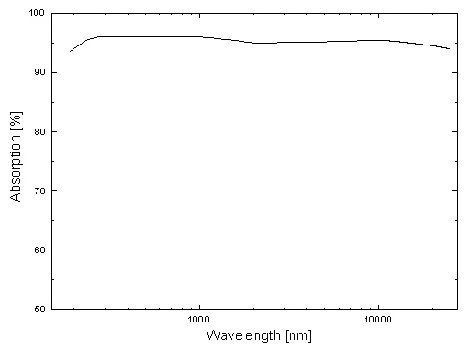

素子の波長に対する吸収特性
左図:
負荷抵抗による
出力波形
負荷抵抗による
出力波形
右図:左より
PEM4, 8, 11
PEM21 & 34
PEM4, 8, 11
PEM21 & 34
