◇製品名 光モニター/スペクトラムアナライザー
光波長計
Optical Wavelength Meter
Optoplex 社

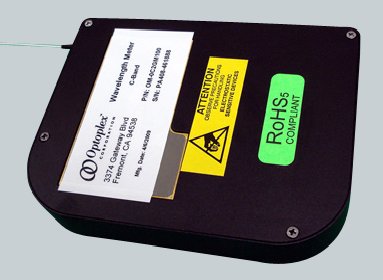

光波長計
Optical Wavelength Meter
Optoplex 社
光モニタｰ･スペクトラムアナライザｰ>光波長計/Optical Wavelength Meter
◇概要
Optoplex社の光波長計(OＷM)はマイクロアクチュエータと高速エレクトロ二クスとを用いてファブリペローキャビティ技術に基づいて

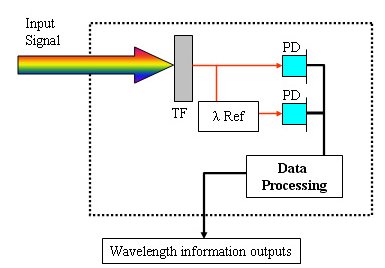

薄膜干渉フィルタ技術を用いております。その動作原理については下図をご参照下さい｡
◇特長
●高ダイナミックレンジ ●温度による影響が極めて低い ●高信頼性製品並びに高再現性
●波長-精度/-再現性に優れている ●最新のファームウエア適用 ●波長レファレンス内臓
●コンパクトなサイズ ●Telcordia GR-468準拠
◇応用
●DWDMシステムの光特性モニタリング ●波長ロッキング用多波長モニタリング ●システム警報やエラー警報
●ポータブルOSA/スペクトラムアナライザー ●ＦＢＧセンサー解析 ●光ファイバーセンシング応用(圧力，温度，歪)
◇概要
Optoplex社の光波長計(OＷM)はマイクロアクチュエータと高速エレクトロ二クスとを用いてファブリペローキャビティ技術に基づいて
薄膜干渉フィルタ技術を用いております。その動作原理については下図をご参照下さい｡
◇特長
●高ダイナミックレンジ ●温度による影響が極めて低い ●高信頼性製品並びに高再現性
●波長-精度/-再現性に優れている ●最新のファームウエア適用 ●波長レファレンス内臓
●コンパクトなサイズ ●Telcordia GR-468準拠
◇応用
●DWDMシステムの光特性モニタリング ●波長ロッキング用多波長モニタリング ●システム警報やエラー警報
●ポータブルOSA/スペクトラムアナライザー ●ＦＢＧセンサー解析 ●光ファイバーセンシング応用(圧力，温度，歪)
|
パラメータ
|
単位
|
仕様値
|
|
波長可変範囲
|
nm
|
C-バンド:1528-1562, L-バンド:1567-1603
|
|
入力光パワー範囲
|
dBm
|
-40 ~ -10
|
|
絶対波長精度
|
GHz
|
<±2.5
|
|
波長再現性
|
GHz
|
<±0.5
|
|
波長分解能(FWHM)
|
nm
|
<0.3
|
|
ノイズフロア
|
dBm
|
-55
|
|
応答時間
|
ms
|
1000
|
|
消費電力
|
W
|
<2
|
|
インターフェース
|
ー
|
RS232 or DPRAM
|
|
動作/ 保存温度
|
℃
|
-5 ~ 65/ -40 ~ 85
|
|
パッケージサイズ
|
mm
|
121x 92
|
