◇製品名 フィルタ、WDM/DWDM
波長可変フィルタ-
(2ポート波長可変フィルタ)
Optoplex 社
波長可変フィルタ-
(2ポート波長可変フィルタ)
Optoplex 社
波長可変フィルター>2ポート波長可変フィルタ/2-port Optical Tunable Filter
◇概要
Optoplex社の波長可変フィルターは波長可変バンドパスフィルタと波長可変エッジフィルタが含まれており、
マイクロ光学とエレクトロ二クスから構成された集積モジュールです。入力ポート(IN)からの波長の大多数の
光信号の流れを受信しますとポート2の波長可変フィルターは出力ポート(OUT)に選択したチャンネルを導き
ます。その選択したチャンネルは組込まれた制御PCB又はファームウエアーを通して送られるリモートコマンド
によって動作波長範囲内で可変が可能です｡
◇特長

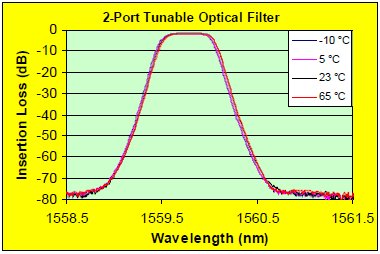

●アサーマル(温度補償)設計 ●広帯域波長可変範囲(C-バンド又はL-バンド) ●平坦並びに広帯域パスバンド
●低挿入損失＆挿入損失均一性 ●高チャンネルアイソレーション ●ラッチング&低消費電力
●オプション:波長可変バンドパス&波長可変エッジフィルタ ●Telcordia GR-1221/63 準拠
◇応用
●DWDMシステムのダイナミック波長選択 ●DWDM用の信号デ･マルチプレクシング
●光特性のモニタリング ●可変光ノイズフィルタリング ●光増幅器用ノイズ抑圧
◇概要
Optoplex社の波長可変フィルターは波長可変バンドパスフィルタと波長可変エッジフィルタが含まれており、
マイクロ光学とエレクトロ二クスから構成された集積モジュールです。入力ポート(IN)からの波長の大多数の
光信号の流れを受信しますとポート2の波長可変フィルターは出力ポート(OUT)に選択したチャンネルを導き
ます。その選択したチャンネルは組込まれた制御PCB又はファームウエアーを通して送られるリモートコマンド
によって動作波長範囲内で可変が可能です｡
◇特長
●アサーマル(温度補償)設計 ●広帯域波長可変範囲(C-バンド又はL-バンド) ●平坦並びに広帯域パスバンド
●低挿入損失＆挿入損失均一性 ●高チャンネルアイソレーション ●ラッチング&低消費電力
●オプション:波長可変バンドパス&波長可変エッジフィルタ ●Telcordia GR-1221/63 準拠
◇応用
●DWDMシステムのダイナミック波長選択 ●DWDM用の信号デ･マルチプレクシング
●光特性のモニタリング ●可変光ノイズフィルタリング ●光増幅器用ノイズ抑圧
|
パラメータ
|
単位
|
50 GHz
|
100GHz
|
|
波長可変範囲
|
nm
|
C-バンド:1528-1562, L-バンド:1567-1603
|
|
|
波長可変分解能
|
nm
|
~10pm 又はITU Gridsに構成
|
|
|
波長可変速度(ch. to ch.)
|
sec.
|
<10
|
5~10
|
|
波長可変消費電力/電圧
|
mW/ V
|
<1800(peak); <300(idle)/ 5(DC)
|
|
|
パスバンド幅@0.5dB
|
GHz
|
-
|
>30
|
|
パスバンド幅@1.0dB
|
GHz
|
>16
|
-
|
|
パスバンド幅＠3.0dB
|
GHz
|
25(typ.)
|
50(typ.)
|
|
パスバンド幅@20dB
|
GHz
|
<85
|
-
|
|
パスバンド幅@25dB
|
GHz
|
-
|
<150
|
|
ピークアイソレーション損失(コネクタ無し)
|
dB
|
<5.0
|
<3.0
|
|
PDL
|
dB
|
<0.3(CW±5GHz以内)
|
<0.4(CW±10GHz以内)
|
|
PMD
|
ps
|
0.5
|
0.3
|
|
クロマティック分散
|
ps/nm
|
<±100 (CW±5GHz以内)
|
<±50(CW±12GHz以内)
|
|
波長設定誤差/波長再現性
|
GHz
|
<±4 / ±1
|
|
|
波長温度依存性/ 反射減衰量
|
pm/℃
|
<±1(Typ)/ >40dB
|
|
|
最大入力光パワー
|
mW
|
300
|
|
|
インターフェース
|
ー
|
RS232
|
|
|
動作/ 保存温度
|
mW
|
0 ~ 65/ -40 ~ 85
|
|
|
パッケージサイズ(LxWxH)
|
℃
|
84x 61x 16
|
|
◇波長可変フィルタ 仕様
