◇製品名 フィルタ、WDM/DWDM
フラットトップ光コムフィルタ
(Flat Top Optical Comb Filter)
Optoplex 社

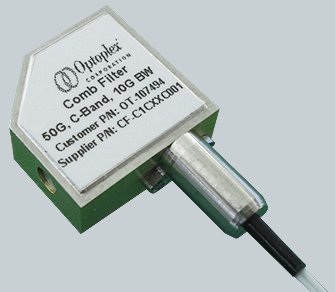

フラットトップ光コムフィルタ
(Flat Top Optical Comb Filter)
Optoplex 社
フラットトップ光コムフィルタ-/Flat Top Optical Comb Filter
◇概要
Optoplex社はお光インターリーバ技術に基づいたフラットトップ光コムフィルタ-を供給させて頂きます。仕様は
お客様ご要望仕様になります。一般的なファブリぺロキャビティに基づくコムフィルタと対称的に，当社のコム
フィルタ-は任意の数ギガHz ダウンの場所のパスバンド幅でもって変調DWDM信号を伝送する事が可能です。
フィルタチャンネル間隔(FSR)とフィルタ デュ-ティサイクル:Duty Cycle(FSR 比の3dBバンド幅)はお客様ご指定
になります｡
◇特長
●広帯域並びに平坦パスバンド ●最小のPDL ●高アイソレーション ●最小の熱ドリフト
●低並びにお客様仕様分散 ●低挿入損失＆挿入損失均一性 ●デュアルC-/L-バンドをカバー
●Telcordia GR-1221/63 準拠
◇応用
●DWDMシステムの雑音抑圧 ●高速変調比のパスバンド減少
●信号パスバンドの再形成 ●DWDMシステムの光規定(Optical Ruler in DWDM System)

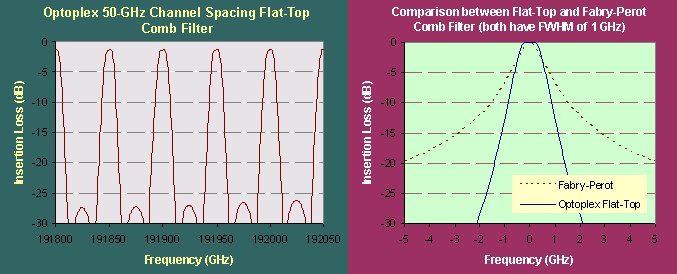

◇概要
Optoplex社はお光インターリーバ技術に基づいたフラットトップ光コムフィルタ-を供給させて頂きます。仕様は
お客様ご要望仕様になります。一般的なファブリぺロキャビティに基づくコムフィルタと対称的に，当社のコム
フィルタ-は任意の数ギガHz ダウンの場所のパスバンド幅でもって変調DWDM信号を伝送する事が可能です。
フィルタチャンネル間隔(FSR)とフィルタ デュ-ティサイクル:Duty Cycle(FSR 比の3dBバンド幅)はお客様ご指定
になります｡
◇特長
●広帯域並びに平坦パスバンド ●最小のPDL ●高アイソレーション ●最小の熱ドリフト
●低並びにお客様仕様分散 ●低挿入損失＆挿入損失均一性 ●デュアルC-/L-バンドをカバー
●Telcordia GR-1221/63 準拠
◇応用
●DWDMシステムの雑音抑圧 ●高速変調比のパスバンド減少
●信号パスバンドの再形成 ●DWDMシステムの光規定(Optical Ruler in DWDM System)
|
パラメータ
|
単位
|
仕様値
|
|
波長範囲
|
nm
|
1527-1567 or 1567-1607
|
|
チャンネル間隔
|
GHz
|
50
|
|
挿入損失(at 中心波長，コネクタ無し)
|
dB
|
2.0
|
|
挿入損失均一性
|
dB
|
<0.5
|
|
PDL
|
dB
|
<0.4
|
|
中心周波数誤差
|
GHz
|
< 2
|
|
バンド幅 at 1dB
|
GHz
|
> 3
|
|
バンド幅 at 3 dB
|
GHz
|
< 10
|
|
バンド幅 at 20dB
|
GHz
|
< 22
|
|
反射減衰量
|
dB
|
>40
|
|
動作/ 保存温度
|
℃
|
-5 ~ 65/ -40 ~ 85
|
◇フラットトップ光コムフィルタ-仕様
詳細(英文)
