◇製品名 フィルタ、WDM/DWDM
非対称インターリーバ
(Asymmetric Optical Interleaver)
Optoplex 社
非対称インターリーバ
(Asymmetric Optical Interleaver)
Optoplex 社
非対称インターリーバ/Asymmetric Optical Interleaver
◇概要

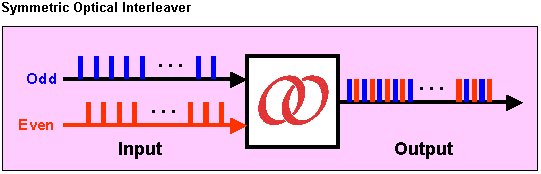

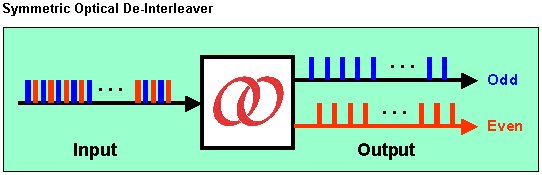

通常の光インターリーバは対称の光インターリーバを意味します。ここで云う“対称(Symmetric)”は奇数或いは
偶数のチャンネルは同じパスバンドと同じ波形を有しております｡Optoplex社のこの新しいタイプのインターリーバ
は奇数と偶数のチャンネルは異なったパスバンド幅と波形を持っております｡これはFlexSlicerTM 非対称光インター
リーバと云っております｡当社のパテント技術によりますとFlexSlicerTM 非対称光インターリーバは優れたパスバンド
と40Gbpsのデータレートにとって優れた分散特性を持っております｡またTelcordia GR-1221で要求されている信頼性
テストに合格しております。
◇特長
●フレキシブルなパスバンド幅の配分(例えば70% / 30% or 60% / 40%) ●低挿入損失と低PDL
●低並びにお客様仕様の分散 ●最小の熱ドリフト ●デュアルC-/L-バンドをカバー
●双方向デバイス ●Telcordia GR-1221/63 準拠
◇応用
●現在ご利用のネットワーク容量の拡大 ●現在のネットワークと新しいDWDMプラットフォームの橋渡し
●システムアップグレード ●双方向ネットワーク ●ラマン増幅器の全信号パワーの検出
●多波長トランスポンダー ●光コムフィルタ
◇概要
通常の光インターリーバは対称の光インターリーバを意味します。ここで云う“対称(Symmetric)”は奇数或いは
偶数のチャンネルは同じパスバンドと同じ波形を有しております｡Optoplex社のこの新しいタイプのインターリーバ
は奇数と偶数のチャンネルは異なったパスバンド幅と波形を持っております｡これはFlexSlicerTM 非対称光インター
リーバと云っております｡当社のパテント技術によりますとFlexSlicerTM 非対称光インターリーバは優れたパスバンド
と40Gbpsのデータレートにとって優れた分散特性を持っております｡またTelcordia GR-1221で要求されている信頼性
テストに合格しております。
◇特長
●フレキシブルなパスバンド幅の配分(例えば70% / 30% or 60% / 40%) ●低挿入損失と低PDL
●低並びにお客様仕様の分散 ●最小の熱ドリフト ●デュアルC-/L-バンドをカバー
●双方向デバイス ●Telcordia GR-1221/63 準拠
◇応用
●現在ご利用のネットワーク容量の拡大 ●現在のネットワークと新しいDWDMプラットフォームの橋渡し
●システムアップグレード ●双方向ネットワーク ●ラマン増幅器の全信号パワーの検出
●多波長トランスポンダー ●光コムフィルタ
|
パラメータ
|
単位
|
25-50 GHz
|
33.3-66.7GHz
Low-CD |
50-100GHz
Low-CD |
50-100GHz
High-CD |
100-200GHz
|
200-400GHz
|
|
波長範囲
|
nm
|
1527-1567 for C-band or 1567-1607nm for L-band
|
|||||
|
Ch.中心波長
|
nm
|
ITU Grid
|
|||||
|
挿入損失
(コネクタ含まず) |
dB
|
<3.7
|
<3.4
|
<2.6
|
<1.8
|
||
|
挿入損失均一性
(全xh,に於いて) |
dB
|
<0.7
|
<0.6
|
<0.5
|
<0.4
|
||
|
パスバンド幅＠0.5dB
|
GHz
|
>ITU±7
|
>ITU±9
|
>ITU±15
|
>ITU±730
|
>ITU±50
|
|
|
ch.アイソレーション
|
dB
|
>20 over
>ITU±5GHz |
>21 over
>ITU±7GHz |
>24 over
>ITU±8GHz |
>20 over
>ITU±16GHz |
>24 over
>ITU±30GHz |
|
|
パスバンドリップル
(0.5dB パスバンド内) |
dB
|
<0.5
|
<0.4
|
<0.3
|
<0.2
|
||
|
PDL(0.5dB パスバンド内)
|
dB
|
<0.3
|
<0.2
|
||||
|
クロマティック分散
|
ps/nm
|
<±190 over
ITU±5GHz |
<±100 over
ITU±7GHz |
<±35 over
ITU±10GHz |
<±75 over
ITU±10GHz |
<±20 over
ITU±16GHz |
<±10 over
ITU±30GHz |
|
PMD(0.5dB パスバンド内)
|
ps
|
<0.2
|
|||||
|
反射減衰量
|
dB
|
>40
|
|||||
|
指向性
|
dB
|
>45
|
|||||
|
最大入力光パワー
|
mW
|
300
|
|||||
|
動作/ 保存温度
|
mW
|
0 ~ 65/ -40 ~ 85
|
|||||
|
パッケージサイズ(LxWxH)
|
℃
|
120x90x14 (a)or 130x70x14(b)
|
|||||
|
コネクタ/ ファイバー/ ファイバ長さ
|
ー
|
FC,LC,SC,MU or E2000/ SMF-28 or 同等ファイバー 900um tight buffer / 1±0.1m
|
|||||
◇標準光インターリーバ(C- or L-バンド、双方向、R0.0; 11-20-08)仕様
◇パーツ番号(ITU-グリッドでなく Ch.中心波長に対して規定)仕様
|
チャンネル中心波長
(CCF)アライメント |
25-50 GHz
|
33.3-66.7GHz
Low-CD |
50-100GHz
Low-CD |
50-100GHz
High-CD |
100-200GHz
|
|
CCF aligned with ITU
|
IL-C0BFCS002(a)
IL-C0BFCS003(b) |
IL-CTBFCS002(a)
IL-CTBFCS003(b) |
IL-C1BFCS001(a)
IL-C1BFCS003(b) |
IL-C1BFCS002(a)
IL-C1BFCS004(b) |
IL-C2BFCS001(a)
IL-C2BFCS003(b) |
|
CCF aligned with ITU+50GHz
|
NA
|
NA
|
NA
|
NA
|
IL-C2BFCS002(a)
IL-C2BFCS004(b) |
|
CCF aligned with ITU+25GHz
|
NA
|
NA
|
IL-C1BFCS005(a)
IL-C1BFCS006(b) |
IL-C1BFCS007(a)
IL-C1BFCS008(b) |
IL-C2BFCS005(a)
IL-C2BFCS007(b) |
|
CCF aligned with ITU-25GHz
|
NA
|
NA
|
NA
|
NA
|
IL-C2BFCS006(a)
IL-C2BFCS008(b) |
|
CCF aligned with ITU+12.5GHz
|
IL-C0BFCS004(a)
IL-C0BFCS005(b) |
NA
|
TBO
|
TBO
|
TBO
|
|
チャンネル中心波長
(CCF)アライメント |
200-400GHz
|
|
CCF aligned with Even ITU
|
IL-C3BFCS001(a), IL-C3BFCS002(b)
|
|
CCF aligned with Odd-ITU
|
IL-C3BFCS003(a), IL-C3BFCS004(b)
|
|
CCF aligned with Even ITU+50GHz
|
IL-C3BFCS005(a), IL-C3BFCS006(b)
|
|
CCF aligned with Odd-ITU+50GHz
|
IL-C3BFCS007(a), IL-C3BFCS008(b)
|
|
CCF aligned with Even ITU+25GHz
|
IL-C3BFCS009(a), IL-C3BFCS010(b)
|
|
CCF aligned with Even ITU-25GHz
|
IL-C3BFCS011(a), IL-C3BFCS012(b)
|
|
CCF aligned with Odd-ITU+25GHz
|
IL-C3BFCS013(a), IL-C3BFCS014(b)
|
|
CCF aligned with Odd- ITU-25GHz
|
IL-C3BFCS015(a), IL-C3BFCS016(b)
|
