◇製品名 フィルタ、WDM/DWDM
標準光インターリーバ
(Standard Optical Interleaver)
Optoplex 社

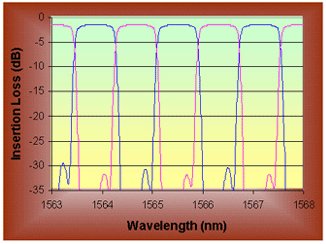

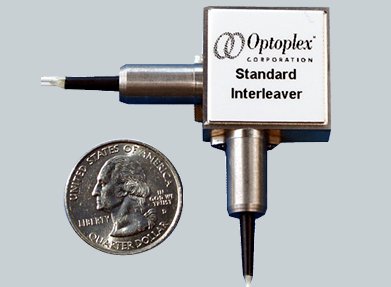

標準光インターリーバ
(Standard Optical Interleaver)
Optoplex 社
標準光インターリーバ/Standard Optical Interleaver
◇概要
光デバイスに使用されるファイバーに対して、チャンネル数を増加させ得る革新的な技術が有ります。それを
インターリーバと云っております。例えば多くのDWDM機器には標準のチャンネル間隔は100GHzです。しかし
信号を送る周波数50GHz或いは25GHzといった標準100GHzの間隔に対して2倍、或いは4倍となっております。
この作用をインターリーバによって行います。更にこのプロセスが繰り返されると25GHz又は12.5GHzといった
高密度な信号を得る事が可能です。
Optoplex社のインターリーバ当社の特許による“Step-Phase Interferometer Design ”設計を用いております。
◇特長
●広帯域並びに平坦パスバンド ●最小のPDL ●チャンネル高アイソレーション ●最小の熱ドリフト
●低並びにお客様仕様分散 ●低挿入損失＆挿入損失均一性 ●デュアルC-/L-バンドをカバー
●超広帯域のバンド幅製品に対応可能 ●双方向Mux / Demuxにインターリバー同一パッケージ可能
●お客様仕様チャンネル間隔対応:例33.33-66.66GHz ●非対称/不規則なインターリバー対応可能
●可変(チューナブル)なインターリバー対応可能 ●Telcordia GR-1221/63 準拠
◇応用
●現在ご利用のネットワーク容量の拡大 ●現在のネットワークと新しいDWDMプラットフォームの橋渡し
●システムアップグレード ●双方向ネットワーク ●ラマン増幅器の全信号パワーの検出
●多波長トランスポンダー ●トップ平坦坦なコムフィルタ
◇概要
光デバイスに使用されるファイバーに対して、チャンネル数を増加させ得る革新的な技術が有ります。それを
インターリーバと云っております。例えば多くのDWDM機器には標準のチャンネル間隔は100GHzです。しかし
信号を送る周波数50GHz或いは25GHzといった標準100GHzの間隔に対して2倍、或いは4倍となっております。
この作用をインターリーバによって行います。更にこのプロセスが繰り返されると25GHz又は12.5GHzといった
高密度な信号を得る事が可能です。
Optoplex社のインターリーバ当社の特許による“Step-Phase Interferometer Design ”設計を用いております。
◇特長
●広帯域並びに平坦パスバンド ●最小のPDL ●チャンネル高アイソレーション ●最小の熱ドリフト
●低並びにお客様仕様分散 ●低挿入損失＆挿入損失均一性 ●デュアルC-/L-バンドをカバー
●超広帯域のバンド幅製品に対応可能 ●双方向Mux / Demuxにインターリバー同一パッケージ可能
●お客様仕様チャンネル間隔対応:例33.33-66.66GHz ●非対称/不規則なインターリバー対応可能
●可変(チューナブル)なインターリバー対応可能 ●Telcordia GR-1221/63 準拠
◇応用
●現在ご利用のネットワーク容量の拡大 ●現在のネットワークと新しいDWDMプラットフォームの橋渡し
●システムアップグレード ●双方向ネットワーク ●ラマン増幅器の全信号パワーの検出
●多波長トランスポンダー ●トップ平坦坦なコムフィルタ
|
パラメータ
|
単位
|
25-50 GHz
|
33.3-66.7GHz
Low-CD |
50-100GHz
Low-CD |
50-100GHz
High-CD |
100-200GHz
|
200-400GHz
|
|
波長範囲
|
nm
|
1527-1567 for C-band or 1567-1607nm for L-band
|
|||||
|
Ch.中心波長
|
nm
|
ITU Grid
|
|||||
|
挿入損失
(コネクタ含まず) |
dB
|
<3.7
|
<3.4
|
<2.6
|
<1.8
|
||
|
挿入損失均一性
(全xh,に於いて) |
dB
|
<0.7
|
<0.6
|
<0.5
|
<0.4
|
||
|
パスバンド幅＠0.5dB
|
GHz
|
>ITU±7
|
>ITU±9
|
>ITU±15
|
>ITU±730
|
>ITU±50
|
|
|
ch.アイソレーション
|
dB
|
>20 over
>ITU±5GHz |
>21 over
>ITU±7GHz |
>24 over
>ITU±8GHz |
>20 over
>ITU±16GHz |
>24 over
>ITU±30GHz |
|
|
パスバンドリップル
(0.5dB パスバンド内) |
dB
|
<0.5
|
<0.4
|
<0.3
|
<0.2
|
||
|
PDL(0.5dB パスバンド内)
|
dB
|
<0.3
|
<0.2
|
||||
|

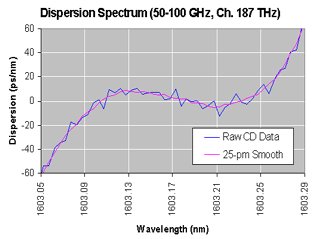

クロマティック分散
|
ps/nm
|
<±190 over
ITU±5GHz |
<±100 over
ITU±7GHz |
<±35 over
ITU±10GHz |
<±75 over
ITU±10GHz |
<±20 over
ITU±16GHz |
<±10 over
ITU±30GHz |
|
PMD(0.5dB パスバンド内)
|
ps
|
<0.2
|
|||||
|
反射減衰量
|
dB
|
>40
|
|||||
|
指向性
|
dB
|
>45
|
|||||
|
最大入力光パワー
|
mW
|
300
|
|||||
|
動作/ 保存温度
|
mW
|
0 ~ 65/ -40 ~ 85
|
|||||
|
パッケージサイズ(LxWxH)
|
℃
|
120x90x14 (a)or 130x70x14(b)
|
|||||
|
コネクタ/ ファイバー/ ファイバ長さ
|
ー
|
FC,LC,SC,MU or E2000/ SMF-28 or 同等ファイバー 900um tight buffer / 1±0.1m
|
|||||
◇標準光インターリーバ(C- or L-バンド、双方向、R0.0; 11-20-08)仕様
◇パーツ番号(ITU-グリッドでなく Ch.中心波長に対して規定)仕様
|
チャンネル中心波長
(CCF)アライメント |
25-50 GHz
|
33.3-66.7GHz
Low-CD |
50-100GHz
Low-CD |
50-100GHz
High-CD |
100-200GHz
|
|
CCF aligned with ITU
|
IL-C0BFCS002(a)
IL-C0BFCS003(b) |
IL-CTBFCS002(a)
IL-CTBFCS003(b) |
IL-C1BFCS001(a)
IL-C1BFCS003(b) |
IL-C1BFCS002(a)
IL-C1BFCS004(b) |
IL-C2BFCS001(a)
IL-C2BFCS003(b) |
|
CCF aligned with ITU+50GHz
|
NA
|
NA
|
NA
|
NA
|
IL-C2BFCS002(a)
IL-C2BFCS004(b) |
|
CCF aligned with ITU+25GHz
|
NA
|
NA
|
IL-C1BFCS005(a)
IL-C1BFCS006(b) |
IL-C1BFCS007(a)
IL-C1BFCS008(b) |
IL-C2BFCS005(a)
IL-C2BFCS007(b) |
|
CCF aligned with ITU-25GHz
|
NA
|
NA
|
NA
|
NA
|
IL-C2BFCS006(a)
IL-C2BFCS008(b) |
|
CCF aligned with ITU+12.5GHz
|
IL-C0BFCS004(a)
IL-C0BFCS005(b) |
NA
|
TBO
|
TBO
|
TBO
|
|
チャンネル中心波長
(CCF)アライメント |
200-400GHz
|
|
CCF aligned with Even ITU
|
IL-C3BFCS001(a), IL-C3BFCS002(b)
|
|
CCF aligned with Odd-ITU
|
IL-C3BFCS003(a), IL-C3BFCS004(b)
|
|
CCF aligned with Even ITU+50GHz
|
IL-C3BFCS005(a), IL-C3BFCS006(b)
|
|
CCF aligned with Odd-ITU+50GHz
|
IL-C3BFCS007(a), IL-C3BFCS008(b)
|
|
CCF aligned with Even ITU+25GHz
|
IL-C3BFCS009(a), IL-C3BFCS010(b)
|
|
CCF aligned with Even ITU-25GHz
|
IL-C3BFCS011(a), IL-C3BFCS012(b)
|
|
CCF aligned with Odd-ITU+25GHz
|
IL-C3BFCS013(a), IL-C3BFCS014(b)
|
|
CCF aligned with Odd- ITU-25GHz
|
IL-C3BFCS015(a), IL-C3BFCS016(b)
|
