◇製品名 20/40/100G デバイス
光変調器/光復調器
2x8 QPSK ミキサー
(2x8 OPSK Mixer)
Optoplex 社
光変調器/光復調器
2x8 QPSK ミキサー
(2x8 OPSK Mixer)
Optoplex 社

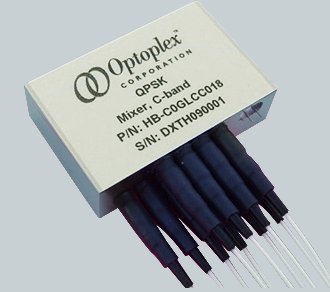

2x8 QPSK ミキサー/2x8 OPSK Mixer
◇概要

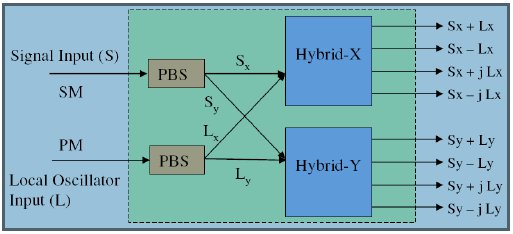

光コヒーレントのディテクターとして用いられるOptoplex社の10ポートの2x8コヒーレントミキサー(QPSKミキサ)は入射光と参照光とを
合波し、8個の光状態を発生させます。8個の光出力信号は4つの対のバランス･ディテクタのカップリングされます。

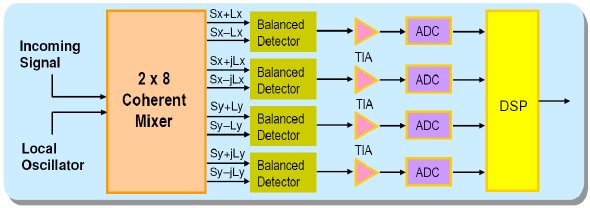

下図のブロック図に2x8のコヒーレント･ミキサーDPQPSレシーバの例を示しております。ミキシングプロセスはデータレートには
無関係ですので、40Gbpsや100Gbpsの伝送システムに用いられます。
◇特長
●完全な受動機能(電気信号は用いません) ●コンパクトな設計です ●低挿入損失 ●低位相誤差
●カラーレス(波長に対して依存しません) ●データレートに依存しません
◇応用
●DP-QPSK復調 ●光コヒーレント検出の主要デバイス ●100Gbpsでの光伝送
◇概要
光コヒーレントのディテクターとして用いられるOptoplex社の10ポートの2x8コヒーレントミキサー(QPSKミキサ)は入射光と参照光とを
合波し、8個の光状態を発生させます。8個の光出力信号は4つの対のバランス･ディテクタのカップリングされます。
下図のブロック図に2x8のコヒーレント･ミキサーDPQPSレシーバの例を示しております。ミキシングプロセスはデータレートには
無関係ですので、40Gbpsや100Gbpsの伝送システムに用いられます。
◇特長
●完全な受動機能(電気信号は用いません) ●コンパクトな設計です ●低挿入損失 ●低位相誤差
●カラーレス(波長に対して依存しません) ●データレートに依存しません
◇応用
●DP-QPSK復調 ●光コヒーレント検出の主要デバイス ●100Gbpsでの光伝送
|
パラメータ
|
単位
|
仕様値
|
|
波長範囲(C-band)
|
nm
|
1527-1567
|
|
位相差(Sk+Lk,Sk+jLk間，Sk-Lk, Sk+jLk間:k=x or y)
|
deg.
|
90±7
|
|
挿入損失(コネクタ含):S(偏光:スクランブル)⇒全出力
:L(45°直線偏光)⇒全出力 |
dB
|
9.5~11
|
|
挿入損失均一性:S⇒全出力； L⇒全出力
:Among All Other |
dB
|
<0.7
<1.0 |
|
光反射減衰量
|
dB
|
>27
|
|
光パス時間差
|
ps
|
<1
|
|
偏光消光比
|
dB
|
>18
|
|
最大入出力パワー
|
ｍW
|
300
|
|
サイズ
|
mm
|
48x31x10
|
|
動作/ 保存温度
|
℃
|
0~65/ -40 ~ 85
|
|
コネクター
|
ー
|
TBD
|
|
ファイバー( for Sx, Ix, Iy, Qx, Qy)
ファイバー( for L) |
ー
|
SMF-28 with 900 um loose tube
PM with 900um loose tube |
