◇製品名 20/40/100G デバイス
光変調器/光復調器
2x4 QPSK ミキサー
(2x4 OPSK Mixer)
Optoplex 社
光変調器/光復調器
2x4 QPSK ミキサー
(2x4 OPSK Mixer)
Optoplex 社
2x4 QPSK ミキサー/2x4 OPSK Mixer
◇概要
光コヒーレントのディテクターとして用いられるOptoplex社の2x4 偏波面制御光ハイブリッド(QPSKミキサ)は入射光と参照光とを
合波します。このデバイスは当社のインターリーバやDPSK復調器に用いている干渉計とPBSを集積したモノリシックな光コアの
特長があります。このデバイスは温度補償されておりカラーレス、データの速さに無関係なコンパクトです。

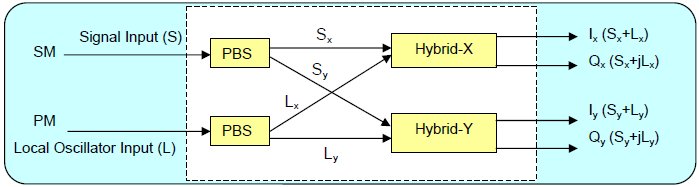

このデバイスの4つの出力は4つの単体ディテクタに結合されます。下図をご参照下さい。
◇特長
●空間系のバルク･オプティック設計 ●完全な受動機能(電気信号は用いません) ●低挿入損失
●低位相誤差 ●カラーレス(波長に対して依存しません) ●データレートに依存しません
◇応用
●次世代の光透過システムへの応用 ●光コヒーレント検出の主要デバイス
◇概要
光コヒーレントのディテクターとして用いられるOptoplex社の2x4 偏波面制御光ハイブリッド(QPSKミキサ)は入射光と参照光とを
合波します。このデバイスは当社のインターリーバやDPSK復調器に用いている干渉計とPBSを集積したモノリシックな光コアの
特長があります。このデバイスは温度補償されておりカラーレス、データの速さに無関係なコンパクトです。
このデバイスの4つの出力は4つの単体ディテクタに結合されます。下図をご参照下さい。
◇特長
●空間系のバルク･オプティック設計 ●完全な受動機能(電気信号は用いません) ●低挿入損失
●低位相誤差 ●カラーレス(波長に対して依存しません) ●データレートに依存しません
◇応用
●次世代の光透過システムへの応用 ●光コヒーレント検出の主要デバイス
|
パラメータ
|
単位
|
仕様値
|
|
波長範囲(C-band)
|
nm
|
1527-1567
|
|
位相差(Ik,Ok: k=x or y)
|
deg.
|
90±10
|
|
挿入損失(コネクタ含まず):S(偏光:スクランブル)⇒全出力
:L(45°直線偏光)⇒全出力 |
dB
|
9.5~11.5
|
|
挿入損失均一性:Among S⇒全出力；Among L⇒全出力
:Among All Other |
dB
|
<0.7
<1.0 |
|
光反射減衰量
|
dB
|
>27
|
|
光パス時間差
|
ps
|
<1
|
|
偏光消光比
|
dB
|
>18
|
|
最大入出力パワー
|
ｍW
|
300
|
|
サイズ
|
mm
|
48x31x10
|
|
動作/ 保存温度
|
℃
|
0~65/ -40 ~ 85
|
|
コネクター
|
ー
|
TBD
|
|
ファイバー( for Sx, Ix, Iy, Qx, Qy)
ファイバー( for L) |
ー
|
SMF-28 with 900 um loose tube
PM with 900um loose tube |
◇2x4 QPSK ミキサー標準製品 仕様
