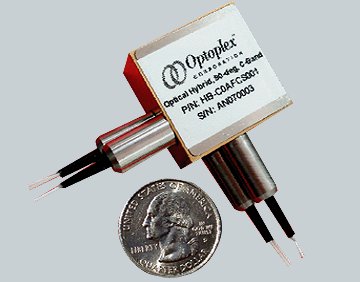

90°光ハイブリッド/90°Optical Hybrid
◇概要
Optoplex社の6ポートの90°光ハイブリッドはQPSKレシーバを含めて光コヒーレントを受けようとする場合入射信号とレファレンス信号を
合波し、合成場に4分儀状態を発生させます。この光ハイブリッド4つの光信号は2つの対になっているバランスディテクタに入射します。

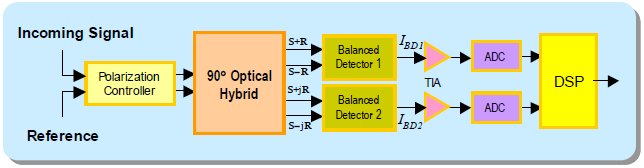

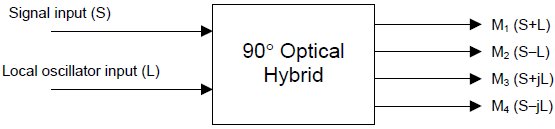

下記にコヒーレント通信に於ける当製品の応用をブロック図に示してあります。
◇特長
●完全な受動機能(電気信号は用いません) ●Cコンパクトサイズ ●空間系のバルク･オプティック設計
●偏波面制御バージョンも御座います
◇応用
●光コヒーレント検出には必要デバイス ●QPSK復調器

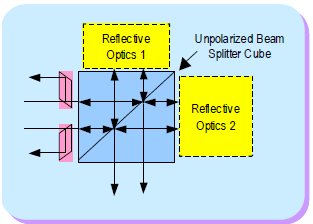

◇概要
Optoplex社の6ポートの90°光ハイブリッドはQPSKレシーバを含めて光コヒーレントを受けようとする場合入射信号とレファレンス信号を
合波し、合成場に4分儀状態を発生させます。この光ハイブリッド4つの光信号は2つの対になっているバランスディテクタに入射します。
下記にコヒーレント通信に於ける当製品の応用をブロック図に示してあります。
◇特長
●完全な受動機能(電気信号は用いません) ●Cコンパクトサイズ ●空間系のバルク･オプティック設計
●偏波面制御バージョンも御座います
◇応用
●光コヒーレント検出には必要デバイス ●QPSK復調器
|
パラメータ
|
単位
|
仕様値
|
|
波長範囲(C or L-band)
|
nm
|
1527-1567
|
|
位相差(M1,M2間，M3,M4間)
|
deg.
|
90±5
|
|
挿入損失(コネクタ含まず):S⇒Mi / L⇒Mi
|
dB
|
<8.5/ <8.5
|
|
挿入損失の違い:S⇒M1 ＆ S⇒M2/ S⇒M3 ＆ S⇒M4
:L⇒M1 ＆ L⇒M2/L⇒M3 ＆ L⇒M4 |
dB
|
<1.2
|
|
光反射減衰量
|
dB
|
>27
|
|
光パス時間差(M1,M2間，M3,M4間)
|
ps
|
<1
|
|
光パス間隔差
|
mm
|
<2in ファイバー長
|
|
動作/ 保存温度
|
℃
|
15 ~ 35/ -40 ~ 85
|
|
コネクター
|
ー
|
TBD
|
|
ファイバー
|
ー
|
SMF-28 with 900 loose tube
|
◇90°光ハイブリッド製品仕様
