◇製品名 20/40/100G デバイス
光変調器/光復調器
DQPSK光復調器
(DQPSK Demodulator)
Optoplex 社
光変調器/光復調器
DQPSK光復調器
(DQPSK Demodulator)
Optoplex 社

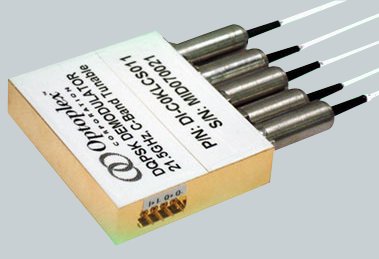

DQPSK光復調器/Optical DQPSK Demodulator
◇概要
Optoplex社のDQPSKの差動4分の1位相変調をC+Lバンド、並びに20Gbps又は40Gbpsの伝送速度に於いて強度変調に変換します。
DQPSK復調器は次世代の光通信システム用に設計されており、商業上、軍関連や宇宙関連のマーケットの位相変調を用いた
光通信の応用に用いられます。
◇特長
●アサーマル設計(温度補償） ●C+Lバンドをカバー ●周波数の温度低依存性 ●周波数の低偏光依存性
●低挿入損失 ＆ PDL ●高入力パワー対応 ●完全チューナブル又はセミ･チューナブルバージョン
●Telcordia GR-1221 準拠
◇応用
●10Gbps, 20 Gbps の商業DQPSK信号に対応 ●最適なデータレート ●伝送距離の拡張可能
◇概要
Optoplex社のDQPSKの差動4分の1位相変調をC+Lバンド、並びに20Gbps又は40Gbpsの伝送速度に於いて強度変調に変換します。
DQPSK復調器は次世代の光通信システム用に設計されており、商業上、軍関連や宇宙関連のマーケットの位相変調を用いた
光通信の応用に用いられます。
◇特長
●アサーマル設計(温度補償） ●C+Lバンドをカバー ●周波数の温度低依存性 ●周波数の低偏光依存性
●低挿入損失 ＆ PDL ●高入力パワー対応 ●完全チューナブル又はセミ･チューナブルバージョン
●Telcordia GR-1221 準拠
◇応用
●10Gbps, 20 Gbps の商業DQPSK信号に対応 ●最適なデータレート ●伝送距離の拡張可能
|
パラメータ
|
単位
|
チューナブル
|
|
波長範囲(C-band)
|
nm
|
1527-1567
|
|
波長範囲(L-band)
|
nm
|
1567-1607
|
|
FSR(フリー･スペクトル･レンジ）
|
GHz
|
10.7, 21.5, 28, or 32.5
|
|
挿入損失(2個コネクタ含む)
|
dB
|
5.7 typ. ; 6.0 Max
|
|
消光比
|
dB
|
>18
|
|
PMD/ PDL
|
ps/ dB
|
<0.1/ <0.2
|
|
光反射減衰量/ PDFS
|
dB/ deg.
|
>40/ <3
|
|
光遅延時間
|
ps
|
<1.0
|
|
可変時定数
|
sec.
|
<1.0
|
|
可変範囲
|
FSR
|
>1.5 FSR
|
|
消費電力
|
W
|
1.0 typ, 2.0 Max
|
|
可変電圧
|
V
|
0～5
|
|
最大入力光パワー
|
mW
|
300
|
|
動作/ 保存温度
|
℃
|
-5 ~ 65/ -40 ~ 85
|
|
コネクタ/ ファイバー/ ファイバ長さ
|
ー
|
TBD/ SMF-28 with 900 loose tube/ 1±0.1m
|
|
パッケージサイズ(LxWxH)
|
mm
|
50x 41x 11
|
◇DPSK復調器標準製品仕様
