◇製品名 20/40/100G デバイス
光変調器/光復調器
DPSK光復調器
(DPSK Demodulator)
Optoplex 社
光変調器/光復調器
DPSK光復調器
(DPSK Demodulator)
Optoplex 社

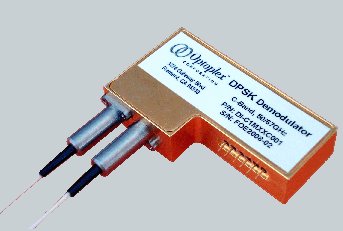

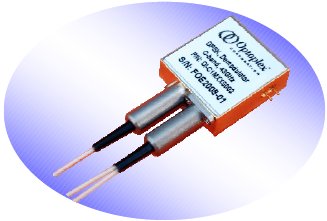

DPSK光復調器/Optical DPSK Demodulator
◇概要
Optoplex社のDPSKは遅延ライン干渉計(Delay Line Interferometer:DLI)として知られており、位相変調を強度変調にC+Lバンド、
並びに2.5Gbps, 10Gbpsそして40Gbpsの伝送速度に於いて特性付けられております。
DPSK復調器は商業上、軍関連や宇宙関連のマーケットの位相変調を用いた光通信の応用に用いられます。
Optoplex社のDPSK復調器は完全チューナブル、セミ･チューナブル又は純粋な受動機能を持つことが可能です。二重機能の
DPSK復調器も可能です。
◇特長

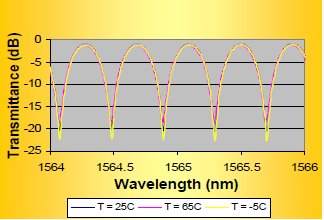

●アサーマル設計(温度補償） ●C+Lバンドをカバー ●周波数の低温度依存性 ●周波数の低偏光依存性
●低挿入損失 ●高入力パワー対応 ●受動機能(カラーレス又はITUロック)又はチューナブル(レーザ周波数をトラック)
●Telcordia GR-1221 準拠
◇応用
●2.5Gbps, 10Gbps, 20 Gbps 又は40Gbpsの商業DPSK信号に対応 ●お客様仕様の周波数帯域に対応
●最適なデータレート ●伝送距離の拡張可能
◇概要
Optoplex社のDPSKは遅延ライン干渉計(Delay Line Interferometer:DLI)として知られており、位相変調を強度変調にC+Lバンド、
並びに2.5Gbps, 10Gbpsそして40Gbpsの伝送速度に於いて特性付けられております。
DPSK復調器は商業上、軍関連や宇宙関連のマーケットの位相変調を用いた光通信の応用に用いられます。
Optoplex社のDPSK復調器は完全チューナブル、セミ･チューナブル又は純粋な受動機能を持つことが可能です。二重機能の
DPSK復調器も可能です。
◇特長
●アサーマル設計(温度補償） ●C+Lバンドをカバー ●周波数の低温度依存性 ●周波数の低偏光依存性
●低挿入損失 ●高入力パワー対応 ●受動機能(カラーレス又はITUロック)又はチューナブル(レーザ周波数をトラック)
●Telcordia GR-1221 準拠
◇応用
●2.5Gbps, 10Gbps, 20 Gbps 又は40Gbpsの商業DPSK信号に対応 ●お客様仕様の周波数帯域に対応
●最適なデータレート ●伝送距離の拡張可能
|
パラメータ
|
単位
|
チューナブル
|
セミ･チューナブル
|
受動機能(パッシブ)
|
|
波長範囲(C-band)
|
nm
|
1527-1567
|
||
|
波長範囲(L-band)
|
nm
|
1567-1607
|
||
|
FSR(フリー･スペクトル･レンジ）
|
GHz
|
10.7, 43, 50, 67
|
10.0, 12.5, 40, 50 or 66.67
|
|
|
挿入損失(2個コネクタ含む)
|
dB
|
1.7 typ. 2.2 Max
|
||
|
消光比
|
dB
|
>18
|
-
|
>20
|
|
PMD/ PDL
|
ps/ dB
|
<0.1/ <0.2
|
||
|
光反射減衰量/ PDFS
|
dB/ deg.
|
>40/ <3
|
||
|
TDFS
|
GHz
|
NA
|
<1.5
|
|
|
光遅延時間
|
ps
|
<1.0
|
||
|
可変時定数
|
sec.
|
<1.0
|
~6.0
|
NA
|
|
可変範囲
|
ー
|
>1.5 FSR/
|
~±3 GHz
|
NA
|
|
消費電力
|
W
|
0.5 typ, 1.0 Max
|
NA
|
|
|
可変電圧
|
V
|
0～5
|
NA
|
|
|
最大入力光パワー
|
mW
|
300
|
||
|
動作/ 保存温度
|
℃
|
0 ~ 70/ -40 ~ 85
|
||
|
コネクタ/ ファイバー/ ファイバ長さ
|
ー
|
TBD/ SMF-28 with 900 loose tube/ 1±0.1m
|
||
|
パッケージサイズ(LxWxH)
|
mm
|
~39x 26x 11: 10~12.5GHz; ~26x 24x 9: >40GHz
|
~51x 30x 18: 10~12.5GHz
~25x 25x 11: >40GHz |
|
◇DPSK復調器標準製品仕様
