◇製品名 20/40/100Gデバイス
集積40/100Gレシーバ
(40Gbps集積DPSK レシーバ)
Optoplex 社
集積40/100Gレシーバ
(40Gbps集積DPSK レシーバ)
Optoplex 社

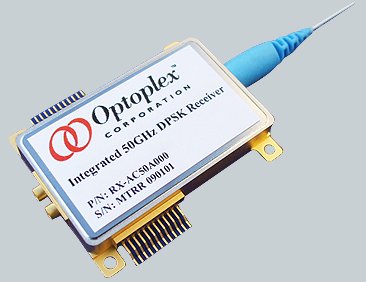

40Gbps Integrated DPSK Receiver/40Gbps 集積DPSK レシーバ
◇概要
最先端の光差動位相シフト調整器(DPSK:Differentially Phase Shift Keying) とした次世代の40Gbpsシステムをターゲットとして、

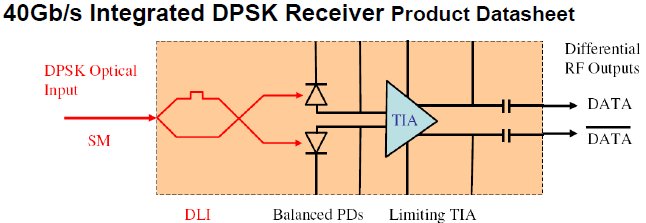

当社の40Gbps 集積DPSK レシーバ(DPSK Rx)は入射DPSK光信号を43Gbps迄のデータレートで一対の差動変調RF出力に

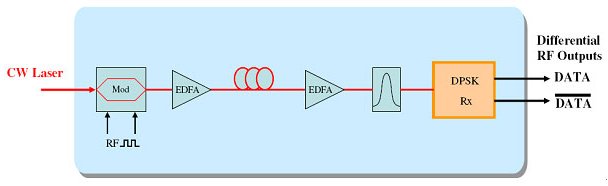

復調します。下左図をご参照下さい。当システムでの変調信号は従来の強度変調で得られるのと比較して非常に優れた分散
特性を有しており伝送時の強度依存の非線形効果が避けられ、結果長距離伝送が可能となります。
Optoplex社の40Gbps集積DPSKレシーバは異なるFSR(フリー･スペクトル･レンジ)の製品があり43GHz, 50GHz, 57GHz 又は
お客様の仕様にも対応可能です。また、ITUグッリドに対応したスペクトラムピークを持ったカラーレスバージョンもまた可能です。
◇特長
●コンパクトサイズ ●低挿入損失 ●低位相誤差 ●<1ps skew ●カスタマイズFSR
◇応用
●40 DPSK トランスポンダー
◇概要
最先端の光差動位相シフト調整器(DPSK:Differentially Phase Shift Keying) とした次世代の40Gbpsシステムをターゲットとして、
当社の40Gbps 集積DPSK レシーバ(DPSK Rx)は入射DPSK光信号を43Gbps迄のデータレートで一対の差動変調RF出力に
復調します。下左図をご参照下さい。当システムでの変調信号は従来の強度変調で得られるのと比較して非常に優れた分散
特性を有しており伝送時の強度依存の非線形効果が避けられ、結果長距離伝送が可能となります。
Optoplex社の40Gbps集積DPSKレシーバは異なるFSR(フリー･スペクトル･レンジ)の製品があり43GHz, 50GHz, 57GHz 又は
お客様の仕様にも対応可能です。また、ITUグッリドに対応したスペクトラムピークを持ったカラーレスバージョンもまた可能です。
◇特長
●コンパクトサイズ ●低挿入損失 ●低位相誤差 ●<1ps skew ●カスタマイズFSR
◇応用
●40 DPSK トランスポンダー
|
パラメータ
|
単位
|
仕様値
|
|
波長範囲(c-band)
|
nm
|
1520-1570nm
|
|
FSR(フリー･スペクトル･レンジ）
|
GHz
|
21.5, 25, 33.3, 43, 50, 57, 65, 65, 66.7
|
|
周波数シフト温度依存性
|
GHz
|
<10
|
|
消光比
|
dB
|
>16
|
|
Skew
|
ps
|
<1.0
|
|
位相可変範囲
|
FSR
|
>1.5
|
|
位相シフト偏光依存性
|
deg.
|
<5
|
|
差動変換利得
|
V/W
|
>1500
|
|
Differential Output Eye Amplitude
|
mVpp
|
550
|
|
DC 応答性 ＠最適DLI位相
|
A/W
|
>0.2
|
|
光入力パワー
|
dBm
|
-6～+8
|
|
偏光依存損失
|
dB
|
<0.6
|
|
光反射減衰量
|
dB
|
>27
|
|
ビットレート(NRZ-DPSK)
|
Gbps
|
43
|
|
O-Eバンド幅(S21 3dB カットオフ周波数)
|
GHz
|
>28
|
|
フォトダイオード暗電流(per PD)
|
nA
|
<100
|
|
電気反射減衰量(S22)
|
dB
|
-10(DC-20GHz), -4(20-45GHz)
|
|
増幅器供給電圧
|
V
|
-5.2
|
|
消費電力
|
W
|
< 1.5
|
|
位相可変速さ
|
s
|
<1
|
|
OSNR 特性
|
ｄB
|
20
|
|
パッケージサイズ
|
mm
|
50ｘ
|
◇仕様
