◇製品名 光ファイバーリンク＆MUX
ビデオ(片方向)
/オーディオ/データ リンク(双方向)
Video/Audio/Data Link
(トランシーバ)
cominet 社
ビデオ(片方向)
/オーディオ/データ リンク(双方向)
Video/Audio/Data Link
(トランシーバ)
cominet 社
◇概要:ビデオ/オーディオ/データ リンク / 光ファイバーリンク & MUX
cominet 社のビデオ/オーディオ/データリンク(Video/Data LINK)はカメラからのビデオ信号、マイクロホーンからのオーディオ信号、
そしてRS-232/-422/-485からのデータ信号を光信号に変換し、80kmの距離まで伝送します。光信号は電気雑音の影響を受けずに
追加設備を用いずにビデオ/オーディオ/データ信号の多チャンネル信号を1本或いは1対の光ファイバーで伝送する事が可能です。
FM(周波数変調)型はビデオの最大4-ch.とデータ信号の4ch.を伝送する事が可能です。そしてDM(デジタル変調)型はビデオ信号
の4ch.，オーディオ信号の4ch.，そしてデータ信号の4ch.或いはそれ以上を伝送する事が可能です｡アナログ(FM)型に比較して
デジタル(DM)型はノイズの無い高品質な信号を長距離伝送する事が可能です｡
●1/2/4/8ch.の多チャンネルビデオ信号＆1/2/4ch.のデータ信号＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型

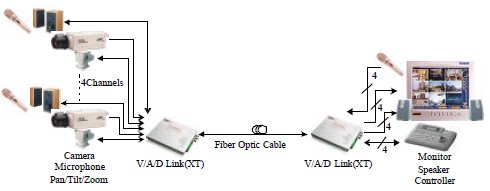

◇システム 構成 & 応用(Application)
cominet 社のビデオ/オーディオ/データリンク(Video/Data LINK)はカメラからのビデオ信号、マイクロホーンからのオーディオ信号、
そしてRS-232/-422/-485からのデータ信号を光信号に変換し、80kmの距離まで伝送します。光信号は電気雑音の影響を受けずに
追加設備を用いずにビデオ/オーディオ/データ信号の多チャンネル信号を1本或いは1対の光ファイバーで伝送する事が可能です。
FM(周波数変調)型はビデオの最大4-ch.とデータ信号の4ch.を伝送する事が可能です。そしてDM(デジタル変調)型はビデオ信号
の4ch.，オーディオ信号の4ch.，そしてデータ信号の4ch.或いはそれ以上を伝送する事が可能です｡アナログ(FM)型に比較して
デジタル(DM)型はノイズの無い高品質な信号を長距離伝送する事が可能です｡
●1/2/4/8ch.の多チャンネルビデオ信号＆1/2/4ch.のデータ信号＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型
◇システム 構成 & 応用(Application)
|
仕様(双方向)
|
トランシーバ･トランスミッタ-(F443-33x-xx)
|
トランシーバ･レシーバ(C444-33x-xx)
|
||
|
XT-80, XT-31
WA-A0 |
XT-32, 54, 56, 58
WA-C2, 4, 6, 8 |
XR-80, XR-31
WB-B0 |
XR-32, 54, 56, 58
WB-D2, 4, 6, 8 |
|
|
光学特性
|
||||
|
ファイバータイプ
|
マルチモード
|
シングルモード
|
マルチモード
|
シングルモード
|
|
波長(nm)
|
850, 1310
850/ 1310 |
1310, 1550
1310/ 1550 |
850, 1310
1310/ 850 |
1310, 1550
1550/ 1310 |
|
最大距離(km)
|
2, 4
2 |
20, 40, 60, 80
|
2, 4
2 |
20,40,60,80
|
|
ファイバー数
|
2ファイバー
1ファイバー |
2ファイバー
1ファイバー |
2ファイバー
1ファイバー |
2ファイバー
1ファイバー |
|
コネクタ
|
ST(FC:オプション）
|
|||
|
ビデオ 入/出力信号特性
|
||||
|
ビデオ入/出力信号
|
1Vp-p(750Ω), NTST,PAL,SECAM, RS-170, CCIR等に準拠
|
|||
|
チャンネル数/バンド幅
|
1,2,4ch./5Hz~10MHz
|
|||
|
差動利得/差動位相
|
<2%/ <2°
|
|||
|
S/N比 / コネクタ
|
>65dB / BNC
|
|||
| オーディオ 入/出力信号特性 | ||||
|
チャンネル数/バンド幅
|
1,2,4ch./20Hz～20KHz
|
|||
|
オーディオ入･出力信号
|
2.2Vp-p(600Ω)
|
|||
|
S/N比 / コネクタ
|
60dB / RCA Jack
|
|||
|
データ(RS-232/-422/-485)入/出力信号特性
|
||||
|
チャンネル数/データレート
|
1,2,4ch./112Kbps
|
|||
|
ビット･エラー･レート(BER)/動作モード
|
<1/109/ Half/Full デュプレックス(双方向通信)
|
|||
|
コネクタ
|
D-Sub 9pin Male
|
|||
|
パワー特性
|
||||
|
入力電圧
|
7-25Vdc or 12-24Vac
|
|||
|
消費電力/ コネクタ
|
6W/ 終端ボックス
|
|||
|
環境条件
|
||||
|
動作/ 保存温度
|
-40～70℃/or -50～85℃
|
|||
|
湿度
|
0～95%(結露の無い状態)
|
|||
|
サイズ
|
||||
|
サイズ
|
スタンドアロ-ン型: 180.5x118.2x39.5mm
ラックマウント型:19" 幅, 1U 高さ ラインカード型:3U高さ |
|||
|
モード
|
モデルNo.
|
内容
|
ファイバー数
|
最大距離
|
|
MM
モード (マルチ) |
F444-33XT/R-80
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ, DM850nm
|
2
|
500m
|
|
F444--33XT/R-30
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ, DM1310nm
|
500m
|
||
|
F444--33WA-A0
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ, DM850/ 1310nm
|
1
|
500m
|
|
|
F444--33WB-B0
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ, DM1310/ 850nm
|
|||
|
SM
モード (シングル) |
F444--33XT/R-32
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ, DM1310nm
|
2
|
20km
|
|
F444--33XT/R-54/68
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ, DM1550nm
|
40/60/80km
|
||
|
F444--33WA-C2/4
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ, DM1310/1550nm
|
1
|
20/40km
|
|
|
F444--33WB-D2/4
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ,DM1550/1310nm
|
|||
|
F444--33WA-C6/8
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ,DM1310/ 1550nm
|
1
|
60/80km
|
|
|
F444--33WB-D6/8
|
最大4ch.ビデオ,4ch.オーディオ/データ双方向.トランシーバ,DM1550/ 1310nm
|
◇ご注文方式(双方向)
◇特長
●NTST,PAL,SECAM, RS-170, CCIR等準拠 ●5Hz～10MHzビデオバンド幅 ●112Kbpsデータレート
●RS-232/-422/-485データ デュプレックス動作モード ●<1/109BER(ビットエラーレート) ●2.2Vp-p(600Ω)入力オーディオ信号
●1550nmSMで80kmの伝送距離 ●7～25Vdc/又は12-24Vacフリー電圧 ●>65dB SNR ●動作温度範囲:-40～70℃
●デジタル変調 ●STコネクタ
