◇製品名 光ファイバーリンク＆MUX
ビデオ/オーディオ リンク(双方向)
Video/Audio Link
(トランシーバ)
cominet 社
ビデオ/オーディオ リンク(双方向)
Video/Audio Link
(トランシーバ)
cominet 社
◇概要:ビデオ/オーディオ リンク / 光ファイバーリンク & MUX
cominet 社のビデオ/オーディオリンク(Video/AudioLINK)はカメラからのオーディオ信号やマイクロホーンからのオーディオ信号を
光信号に変換し、80kmの距離まで伝送する事が可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにビデオ/
オーディオ信号の多チャンネル信号を一本或いは一対の光ファイバーにて伝送する事が可能です。光リンクのDM(デジタル変調)型
はビデオの4-ch.とオーディオ信号の8ch.又はそれ以上を伝送する事が可能です。またDM型は雑音のない、鮮明な高品質の
信号を長距離伝送する事が可能です｡
●1/2/4ch.の多チャンネルビデオ＆1/2/4/8ch.のオーディオ＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型

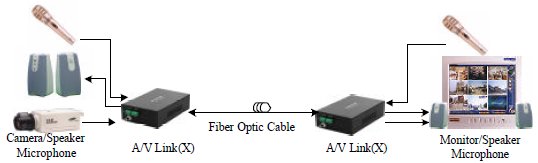

◇システム 構成
cominet 社のビデオ/オーディオリンク(Video/AudioLINK)はカメラからのオーディオ信号やマイクロホーンからのオーディオ信号を
光信号に変換し、80kmの距離まで伝送する事が可能です。光信号は電気雑音の影響を受けずに追加設備を用いずにビデオ/
オーディオ信号の多チャンネル信号を一本或いは一対の光ファイバーにて伝送する事が可能です。光リンクのDM(デジタル変調)型
はビデオの4-ch.とオーディオ信号の8ch.又はそれ以上を伝送する事が可能です。またDM型は雑音のない、鮮明な高品質の
信号を長距離伝送する事が可能です｡
●1/2/4ch.の多チャンネルビデオ＆1/2/4/8ch.のオーディオ＆80kmまでのご必要な距離の伝送が可能です。
●スタンドアローン型，3U高さの筐体のラインカード型並びに1Uラック型
◇システム 構成
|
仕様(双方向)
|
トランスミッタ-(T120-32x-xx)
|
レシーバ(T120-32x-xx)
|
||
|
XT-80, XT-31
WA-A0 |
XT-32, 54, 56, 58
WA-C2, 4, 6, 8 |
XR-80, XR-31
WB-B0 |
XR-32, 54, 56, 58
WB-D2, 4, 6, 8 |
|
|
光学特性
|
||||
|
ファイバータイプ
|
マルチモード
|
シングルモード
|
マルチモード
|
シングルモード
|
|
波長(nm)
|
850, 1310
850/ 1310 |
1310, 1550
1310/ 1550 |
850, 1310
1310/ 850 |
1310, 1550
1550/ 1310 |
|
最大距離(km)
|
2, 4
2 |
20, 40, 60, 80
|
2, 4
2 |
20,40,60,80
|
|
ファイバー数
|
2ファイバー
1ファイバー |
2ファイバー
1ファイバー |
2ファイバー
1ファイバー |
2ファイバー
1ファイバー |
|
コネクタ
|
ST(FC:オプション)
|
|||
|
ビデオ 入/出力信号特性
|
||||
|
ビデオ入/出力信号
|
1Vp-p(750Ω), NTST,PAL,SECAM, RS-170, CCIR等に準拠
|
|||
|
チャンネル数/バンド幅
|
1,2,4ch./ 5Hz~10MHz
|
|||
|
差動利得/差動位相
|
<2%/ <2°
|
|||
|
S/N比 / コネクタ
|
>65dB /BNC
|
|||
|
オーディオ 入/出力信号特性
|
||||
|
チャンネル数/バンド幅
|
2,4,8ch./20Hz~20KHz
|
|||
|
オーディオ入･出力信号
|
2.2Vp-p(600Ω)
|
|||
|
S/N比 / コネクタ
|
60dB / RCA Jack
|
|||
|
パワー特性
|
||||
|
入力電圧
|
7-25Vdc or 12-24Vac
|
|||
|
消費電力/ コネクタ
|
7.5W/ 終端ボックス
|
|||
|
環境条件
|
||||
|
動作/ 保存温度
|
-40～70℃/ -50～85℃
|
|||
|
湿度
|
0～95%(結露の無い状態)
|
|||
|
サイズ
|
||||
|
サイズ
|
スタンドアロ-ン型: 180.5x118.2x39.5mm
ラックマウント型:19" 幅, 1U 高さ ラインカード型:3U高さ |
|||
|
モード
|
モデルNo.
|
内容
|
ファイバー数
|
最大距離
|
|
MM
モード (マルチ) |
T120-32XT/R-80
|
1ch.ビデオ,2ch.オーディオ双方向.トランシーバ, DM850nm
|
2
|
1km
|
|
T120-32XT/R-30
|
1ch.ビデオ,2ch.オーディオ双方向.トランシーバ, DM1310nm
|
2km
|
||
|
T120-32WA-A0
|
1ch.ビデオ,2ch,オーディオ双方向.トランシーバ, DM850/1310nm
|
1
|
2km
|
|
|
T120-32WA-B0
|
1ch.ビデオ,2ch.オーディオ双方向.トランシーバ, DM1310/850nm
|
|||
|
SM
モード (シングル) |
T120-32XT/R-32
|
1ch.ビデオ,2ch.オーディオ,双方向.トランスミッタ/受信器,DM1310nm
|
2
|
20km
|
|
T120-32XT/R-54
|
1ch.ビデオ,2ch.オーディオ ,双方向.トランスミッタ/受信器,DM1550nm
|
40km
|
||
|
T120-32XT/R-56
|
1ch.ビデオ,2ch.オーディオ,双方向.トランスミッタ/受信器,DM1550nm
|
60km
|
||
|
T120-32XT/R-58
|
1ch.ビデオ,2ch.オーディオ ,双方向.トランスミッタ/受信器,DM1550nm
|
80km
|
||
|
T120-32WA-C2/4
|
1ch.ビデオ,2ch.オーディオ ,双方向.トランスミッタ/受信器,DM1310/1550nm
|
1
|
20/40km
|
|
|
T120-32WA-D2/4
|
1ch.ビデオ,2ch.オーディオ ,双方向.トランスミッタ/受信器,DM1550/1310nm
|
|||
|
T120-32WA-C6/8
|
1ch.ビデオ,2ch.オーディオ ,双方向.トランスミッタ/受信器,DM1310/1550nm
|
1
|
60/80km
|
|
|
T120-32WA-D6/8
|
1ch.ビデオ,2ch.オーディオ ,双方向.トランスミッタ/受信器,DM1550/1310nm
|
◇ご注文方式(片方向)
◇特長
●NTST,PAL,SECAM, RS-170, CCIR等準拠 ●5Hz～10MHzビデオバンド幅 ●2.2Vp-p(600 Ω)入力オーディオ信号
●20Hz～20KHz オーディオバンド幅 ●1550nmSMで80kmの伝送距離 ●7～25Vdc, 12-24Vacフリー電圧
●>65dB SNR ●動作温度範囲:-40～70℃ ●デジタル変調
◇ 応用(Application)
●NTST,PAL,SECAM, RS-170, CCIR等準拠 ●5Hz～10MHzビデオバンド幅 ●2.2Vp-p(600 Ω)入力オーディオ信号
●20Hz～20KHz オーディオバンド幅 ●1550nmSMで80kmの伝送距離 ●7～25Vdc, 12-24Vacフリー電圧
●>65dB SNR ●動作温度範囲:-40～70℃ ●デジタル変調
