◇製品名10Gライトウエーブ レシーバ
◇メーカ名　Amonics社
◇特長　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●光パワーの制御モジュール付きです。
●入力信号並びに増幅信号パワーのモニター実施
●低雑音EDFA内臓しております。
●広帯域周波数(>10GHｚ)に対応
●コストパフォーマンスに優れた製品です。
お問い合わせ
株式会社ネオトロン
◇応用　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●SONET/SDHシステム　　●CATV並びに10G‐Enet　
●伝送機器，レシーバ部品のテスト
●光ネットワークシステムのBTR（ビット‐エラー‐レート)のテスト
主要特性 ライトウエーブレシーバ
ﾃﾞｰﾀレート 155Mｂｐｓ～11Gｂｐｓ
入力パワーレベル ‐12ｄBm～‐3ｄBm
光波長 1290～1565ｎm
反射減衰量S22 Typ:‐12ｄBm、Max:‐5ｄBｍ
最大光入力パワー 0ｄBm
光パワー測定範囲 ‐40ｄBm～0ｄBm
カップリング AC coupled to ground
メカニカル/電気特性 仕様
動作温度範囲 0～40℃
保存温度範囲 -10～+70
ｻｲｽﾞ 350（W)ｘ300(L)ｘ100(H) mm
RF入力コネクタ SMA
制御(コントロール) EDFA駆動電流
ディスプレー EDFAレーザ出力，平均入力パワー
光コネクタ FC/APC，FC/UPC，SC/APC，SC/UPC
光入力ファイバー SMF-28
詳細 　　概要説明(英文)
◇仕様
◇姉妹製品(10Gコンバータ)紹介(英文)
◇当社では10GHｚ帯の光伝送機器並びにそのレシーバを取り扱っております。デジタル信号並びに
アナログ信号のマイクロ波帯光伝送機器を御用途に合わせて提案をさせて頂きます。
当製品はターンキータイプの10G帯のデジタル，アナログ光伝送システムでのレシーバです。製品の内部には
入力光信号の低雑音前置増幅器としてディテクタの前にEDFAが搭載されております。通常は11.5GHｚまでの
信号を受信いたします。また入力光パワーモニターを表示し，VOA(可変減衰器)により出力の調整が可能です。
SONETシステムの応用場合，10Gのクロック回復回路等御座いますのでオプションにて対応可能です。
お申し出下さい。

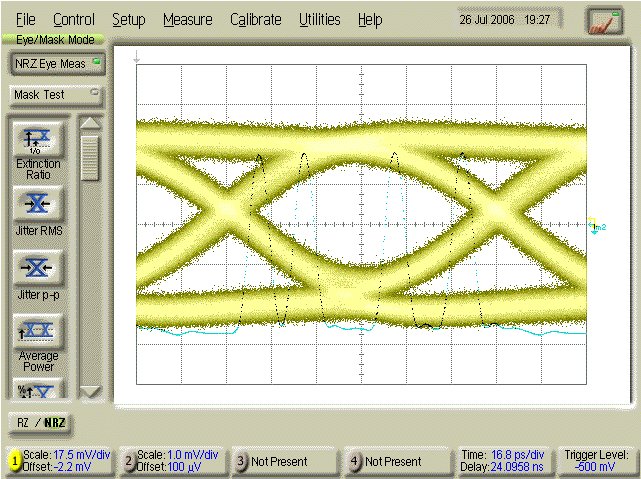

アイパターン
