◇製品名 ネットワークオペレータ
ネットワークCube
WDM, バンドスプリッタ, CWDM & DWDM
CUBE OPTICS 社

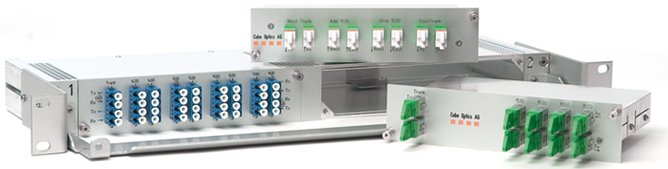

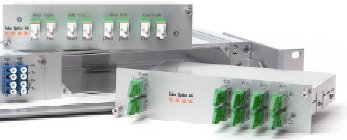

ネットワークCube
WDM, バンドスプリッタ, CWDM & DWDM
CUBE OPTICS 社
◇仕様: ・WDM, バンドパススプリッタ,CWDM,DWDM / ネットワークCube
|
型式
|
適用
|
セットアップ
|
Data |
| C-1659- Rev.C |
WWDM-HI-ISOモジュール
双方向/単一方向データ伝送，2ファイバー以上 1310 WWDM:1260-1360nm 1550 WWDM:1460-1620nm |
 |
 |
| C-1660- Rev.B |
CWDM-OADM-1モジュール
1ch.CWDM add/drop MUX, 双方向データ伝送，2ファイバー以上 |
 |
|
| C-1704- Rev.B |
CWDM-OADM-1+1310 モジュール
1ch.CWDM add/drop MUX & 1310nm Add/Drop 双方向データ伝送，2ファイバー以上 |
 |
|
| C-1709- Rev.B |
CWDM-OADM-2モジュール
2ch.CWDM add/drop MUX, 双方向データ伝送，2ファイバー以上 |
 |
|
| C-1710- Rev.A |
CWDM-OADM-3モジュール
3ch.CWDM add/drop MUX, 双方向データ伝送，2ファイバー以上 |
 |
|
| C-1962- Rev.A |
CWDM-MUX-2FS モジュール
双方向 4ch.CWDM MUX ,転送 2 サービス 双方向データ伝送，1ファイバー以上 CWDM ch:1510,1530,1550,1570nm |
 |
|
| C-1658- Rev.A |
CWDM-MUX-4FS モジュール
双方向 4ch.CWDM MUX ,転送 4 サービス 双方向データ伝送，1ファイバー以上 CWDM ch:1470,1490,1510,1530,1550,1570, 1590,1610nm |
 |
|
| C-1643- Rev.A |
CWDM-MUX-4 モジュール
CWDM 4ch, MUX & DeMux, 双方向データ伝送，2ファイバー以上 CWDM ch:1510,1530,1550,1570nm |
 |
|
| C-1705- Rev.A |
CWDM-MUX-4 モジュール
CWDM 4ch, MUX & DeMux,with EXP band 双方向データ伝送，2ファイバー以上 CWDM ch:1470,1490,1590,1610nm, EXP:1504-1578nm |
 |
|
| C-1708- Rev.A |
CWDM-MUX-4+1310 モジュール
CWDM 4ch, MUX & DeMux,with 1310 band port 双方向データ伝送，2ファイバー以上 CWDM ch:1510,1530,15510,1570nm 1310/WWDMバンド:1260-1360nm |
 |
|
| C-1706- Rev.A |
CWDM-MUX-4+EXP+1310 モジュール
CWDM 4ch, MUX & DeMux,with 1310 band & EXP band, 双方向データ伝送，2ファイバー以上 CWDM ch:1470,1490,1590,1610nm EXP/Express ch.:1504-1578nm for upgrades. 1310/WWDM band:1260-1360nm for"grey"1310nm |
 |
|
| C-1707- Rev.A |
CWDM-MUX-4+UG モジュール
CWDM 4ch, MUX & DeMux,with UG band & EXP band, 双方向データ伝送，2ファイバー以上 CWDM ch:1470,1490,1590,1610nm EXP/Express ch.:1504-1578nm for upgrades. UG/Upgrade band:1260-1438nm or"grey"1310nm |
 |
|
| C-1640- Rev.A |
CWDM-MUX-8 モジュール
CWDM 8ch, MUX & DeMux 双方向データ伝送，2ファイバー以上 CWDM ch:1470,1490,1510,1530,1530, 1570,1590,1610nm |
 |
|
| C-1939- Rev.A |
CWDM-MUX-8 モジュール
CWDM 8ch, MUX & DeMux 双方向データ伝送，2ファイバー以上 CWDM ch:1270,1290,1310,1330,1350, 1370,1390,1410nm |
|
|
| C-1651- Rev.B |
CWDM-MUX-8 モジュール
CWDM 8ch, MUX & DeMux with 1.3um 双方向データ伝送，2ファイバー以上 CWDM ch:1470,1490,1510,1530,1530, 1570,1590,1610nm, 1310/WWDM band:1260-1360nm for"grey"1310nm |
 |
|
| C-1678- Rev.B |
CWDM-MUX-8+UG モジュール
CWDM 8ch, MUX & DeMux with UG band 双方向データ伝送，2ファイバー以上 CWDM ch:1470,1490,1510,1530,1530, 1570,1590,1610nm, UG band:1260-1438nm UP grade or"grey"1310nm |
|
|
当社のCWDMネットワークCubeは大変使い勝手のよいプラグ-設定のネットワークの手法の一つです。
当社のWDMネットワークCubeはトランスポートPDH,SDH/SONET,イーサーネット等に用いられます。これは
WDM-モジュール-シェルに基づいており、2モジュールまで組み込まれます。当モジュラーは広帯域
(SDH/SDONET)，CWDMやＤＷＤＭ等の広い範囲で用いられます。これによる手法はITU G.694.2,
NEBS Level-3 & Telcordia GR1221標準に基づいており, その他の準拠されている機器と容易に集積可能です。
CubeOpticネットワーク・Cubeは非常に小さい足跡の部品を用いており小さい体積内に高密度に組み込みが
可能です(深さ:12cm)。また全ての機能は重ね継ぎトレーやまたは重ね継ぎエンクロージャー内に正しく適用
されます。
当社のWDMネットワークCubeはトランスポートPDH,SDH/SONET,イーサーネット等に用いられます。これは
WDM-モジュール-シェルに基づいており、2モジュールまで組み込まれます。当モジュラーは広帯域
(SDH/SDONET)，CWDMやＤＷＤＭ等の広い範囲で用いられます。これによる手法はITU G.694.2,
NEBS Level-3 & Telcordia GR1221標準に基づいており, その他の準拠されている機器と容易に集積可能です。
CubeOpticネットワーク・Cubeは非常に小さい足跡の部品を用いており小さい体積内に高密度に組み込みが
可能です(深さ:12cm)。また全ての機能は重ね継ぎトレーやまたは重ね継ぎエンクロージャー内に正しく適用
されます。
◇WDM-モジュラーシェル
|
型式
|
適用
|
Date
|
|
C-1608-Rev.D
|
WDMモジュラーシェル
|
|
◇バンドスプリッタ-モジュール/WWDM, CWDM
