d1-b2a　レセプタクル型コリメーター 　

D.UV,VIS〜NIRレーザとファイバー関連
◆ファイバーコリメーター/フォーカサー

当製品は反射減衰量の少ない精度の高いファイバーコリメーター又はフォーカサーです。回折限界のレンズを用いておりますのでスポットサイズは数ミクロンを達成しています。これらの製品はレーザダイオード,フォトダイオード,AO変調器又は他のファイバー製品に用いられます。

仕様
・波長領域：180〜2000nm
・反射減衰量：-25,-40,-50,-60dB
・偏波面消光比：20,25,30ｄB
・ビーム径：0.2〜22mm
・スポット径：<5μm
・波面分散（Wavefront distortion)：λ/4〜λ/10
・挿入損失：≦0.6dB(60mm separation)
　　　　　　　　≦0.3dB(10mm separation)

ノート：コリメーターの場合、次の関係式が成り立ちます。

BD（ｍｍ）=2ｘｆ（mm）ｘNA
DA（mrad)=a(μｍ）/ｆ(mm)
　　
BD:コリメータされたビーム径
DA：全分散角度
ｆ：レンズの焦点距離
a:コアー径
NA：ファイバーのNA値


d1-b2b　ピッグテール型コリメーター
ファイバーコリメーター/フォーカサー
ファイバーフォーカーサーの場合、次の関係式が成り立ちます。





SD:スポット径（計算により導かれる値）
M:Magnified Factor
WD:ワーキング距離
O：オブジェクト距離
i：イメージ距離
上の式はどのような焦点のレンズを必要とするかを求める場合の計算式です。

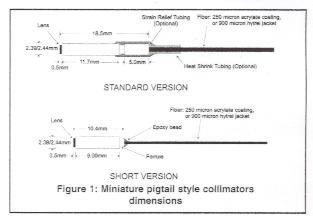

d1-b2c 小型ピッグテール型コリメータのサイズ
d1-b2d 光学的動作原理

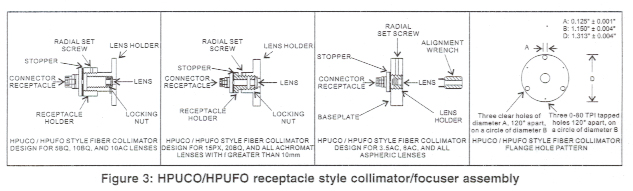

d1-b2e レセプタクル型コリメーター/フォーカサー構成
部品番号(f) 焦点距離（mm） 直径(mm） 標準波長（nm) 反射減衰量（dB) 該当するコリメーター/フォーカサー
3.5AC 3.5 2 400-700 -25,-40 LPC-01,LPC-02,LPC-03,LPF-01,LPF-02,LPF-03,HPUCO-2X,HPUFO-2X
6AC 6 3 400-700 -25,-40 LPC-01,LPC-02,LPC-03,LPF-01,LPF-02,LPF-03,HPUCO-2X,HPUFO-2X
6.3AG* 6.3 2 400-700 -25,-40 HPUCO-2X,HPUFO-2X
10AC 10 6 400-1550 -25,-40 LPC-02,LPC-03,LPC-04,LPF-02,LPF-03,LPF-04,HPUCO-2X,HPUFO-2X
16AC 16 8 400-700 -25,-40 HPUCO-2X,HPUFO-2X
20AC 20 10 400-1550 -25,-40 HPUCO-2X,HPUFO-2X
25AC 25 12.5 400-1550 -25,-40 HPUCO-2X,HPUFO-2X
30AC 30 12.5 400-1550 -25,-40 HPUCO-2X,HPUFO-2X
35AC 35 12.5 400-1550 -25,-40 HPUCO-2X,HPUFO-2X
44AC 44 14 400-1550 -25,-40 HPUCO-2X,HPUFO-2X
50AC 50 20 400-1550 -25,-40 HPUCO-2X,HPUFO-2X
表9.標準アクロマテックレンズ
部品番号(f) 焦点距離（mm） 直径(mm） 標準波長（nm) 反射減衰量（dB) 該当するコリメーター/フォーカサー
1GR 1.0 1.0 1300-1550 -25 LPC-01,LPC-02,LPC-03,LPC-05
1.01GR 1.0 1.0 1300-1550 -25,-40 LPC-01,LPC-02,LPC-03,LPC-05,LPF-01,LPF-02,LPF-03,LPF-05
1.8GR 1.8 1.8 660±30,810±40,
1060±40,1300-1550		 -25 LPC-01,LPC-02,LPC-03,LPC-05,HUCO-2X,HUCO-3X
1.81GR 1.8 1.8 400-1600 -25,-40,-55** LPF-01,LPF-02,LPF-03,LPF-05,LPF-01,LPF-02,LPF-03,LPF-05
1.9GR 1.9 1.8 400-1600 -25,-40,-55** LPF-01,LPF-02,LPF-03,LPF-05,HPUFO-2X
2.13GR 2.13 1.8 1300-1550 -25,-40,-60 LPC-01,LPC-02,LPC-03,LPC-05,LPF-01,LPF-02,LPF-03,LPF-05
2.6GR 2.6 .2.0 660±30,810±40,1060±40,1300-1550 -25 LPC-01,LPC-02,LPC-03,LPC-05,HUCO-2X,HUCO-3X
2.61GR 2.6 2.0 400-1600 -25,-40 LPC-01,LPC-02,LPC-03,LPC-05,LPF-01,LPF-02,LPF-03,LPF-05,HPUFO-2X
3GR 3.0 3.0 600±30,810±40 -25, LPC-01,LPC-02,LPC-03
3.2GR 3.2 3.0 400-1600 -25,-40 LPC-01,LPC-02,LPC-03,LPF-01,LPF-02,LPF-03,HPUFO-2X
4.7GR 4.7 3.0 400-1600 -25,-40 LPC-01,LPC-02,LPC-03,LPF-01,LPF-02,LPF-03,HPUFO-2X
6.6GR 6.6 4.0 400-1600 -25,-40 LPC-02,LPC-03,LPC-04,LPF-03,LPF-02,LPF-04,HPUFO-2X
18AGR* 18 10 400-1600 -25,-40 HPUCO-2X,HPUFO-2X
30AGR* 30 10 400-1600 -25,-40 HPUCO-2X,HPUFO-2X
50AGR* 50 20 400-1600 -25,-40 HPUCO-2X,HPUFO-2X
表10.標準グリンレンズ
注：-55dBの場合は1300,1550nmの場合です。
部品番号(f) 焦点距離（mm） 直径(mm） 標準波長（nm) 反射減衰量（dB) 該当するコリメーター/フォーカサー
2AＳ 2.0 2.0 375-1600 -25,-40,-60＊ LPC-01,LPC-02,LPC-03,LPF-01,LPF-02,LPF-03,HPUCO-2X,HPUFO-2X
2.7AＳ 2.7 3.0 375-1600 -25,-40,-60* LPC-02,LPC-03,LPC-04,LPF-02,LPF-03,LPF-04,HPUCO-2X,HPUFO-2X
3.9AS 3.9 4.3 375-1600 -25,-40,-60* LPC-02,LPC-03,LPC-04,LPF-02,LPF-03,LPF-04,HPUCO-2X,HPUFO-2X
6.2AS 6.2 5.0 375-1600 -25,-40,-60* LPC-02,LPC-03,LPC-04,LPF-02,LPF-03,LPF-04,HPUCO-2X,HPUFO-2X
11AS 11.0 5.5 375-1600 -25,-40,-60* LPC-02,LPC-03,LPC-04,LPF-02,LPF-03,LPF-04,HPUCO-2X,HPUFO-2X
表11　標準非球面レンズ
注：-60dBの場合は1300,1550nmの場合です。
部品番号(f) 焦点距離（mm） 直径(mm） 標準波長（nm)　　反射減衰量（dB) 該当するコリメーター/フォーカサー
5BQ 5 6 180-700,1064±50,-25,-40,-60 LPC-02,LPC-03,LPC-04,LPF-02,LPF-03,LPF-04,HPUCO-2X,HPUFO-2X
10BQ 10 10 180-700,1064±50-25,-40,-60 HPUCO-2X,HPUFO-2X
15PX 15 10 400-700,1064±50-25,-40,-60 HPUCO-2X,HPUFO-2X
25ＰＱ 25 12.5 180-700,1064±50,-25,-40,-60 HPUCO-2X,HPUFO-2X
表12　標準プラノ・コンベックスレンズ

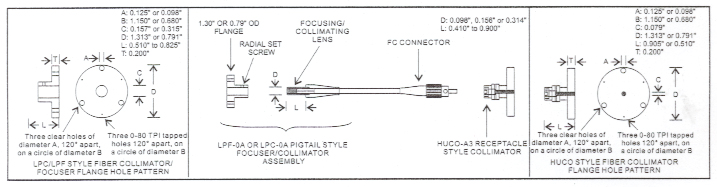

図4　LPCピッグテール型HUCOレセプタクル型ファイバーコリメーター/フォーカサー構成
ご注文方法：

レセプタクル型コリメーター：HUCO-AX-W-F-f
レセプタクル型フォーカサー：HPUFO-AX-W-F-M-WD-f
ピッグテール型コリメーター：LPC-0A-W-a/b-F-BD-f-BL-X-JD-L
ピッグテール型フォーカサー：LPF-0A-W-a/b-F-M-WD-f-BL-X-JD-L
A:コリメーターの形式
HUCO Contact型（グリンレンズのみ）
HPUCO Non Contact型（その他のレンズ）
X:レセプタクルコード
3 NTT-FC/PC
3S Super NTT-FC/PC
3U Ultra NTT-FC/PC
3A Angled FC/PC
5 SMA
8 AT&T-ST
SC SC
SCA Angled SC
コリメーター径
1 4mmOD,no flange
2 33mmOD　取り外し可能フランジ
3 20mmOD　取り外し可能フランジ
4 8mmOD,　取り外し可能フランジ
5 2.5mmOD　標準長さ
6 2.5mmOD　短い長さ
W:波長
例：1550nmの場合1550
a/b:ファイバーコア/クラッド径
例：1300/1550nmSMファイバーの場合：9/125
F:ファイバータイプ
M MM
S SM
P PM
WD:ワーキング距離
BD：ビーム径(mm）
ｆ：レンズの焦点距離（表9〜12ご参照ください）
BL：反射減衰量：25,40,50又は60dB
但し60dBの場合は1300,1550nm
JD:ファイバージャケット
0.25 OD アクリレートジャケット
1 900μmOD ハイトレルジャケット
3 3mmOD　Kevlar PVCジャケット

L:ファイバー長
